节能超频兼顾 映泰DPU供电890GX详细测

AMD 890GX芯片组在3月2日的全球发布可谓开年盛况，我们也未曾想到集显芯片组竟然会如此受到用户的欢迎。不过仔细推敲一番这种现象的背后还是有迹可循的——当前的集显芯片组除了具备显示功能之外其实还加入了众多实用而诱人的崭新技术，比如UVD2高清硬件解码功能、比如DirectX 10.1 API的支持等等，当然890GX那原生支持SATA3 6Gbps的SB800系列南桥也是令其广受关注的一大功臣。消费者其实是很现实的，只有对其有用的产品才会得到更多的青睐，这一规律放到芯片级厂商中是说得通的，而放到板卡厂商中也一样是实用的。

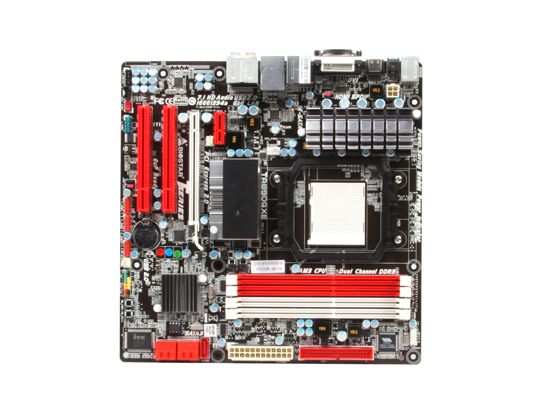

映泰TA890GXE主板整体

实际上，这次我们的测试产品正暗合了今天我们提出的这一规律——在原本已经足够诱人的产品中再加入更多更加实用和诱人的技术，这样的产品怎么能不受到用户的关注呢——我们所说的这款主板产品来自映泰，基于890GX芯片组设计，型号为映泰TA890GXE，我们共同来探讨一下这款主板和一般的890GX主板到底有何不同之处。
