随着三核处理器上市大半年以来，三核也开始走向普及的层面，从最新的处理器价格看，主流双核处理器价格都在400元以下，而Phenom三核8450处理器也猛降20元，现价仅615元。几乎进入600元以下主流级阶段，这给AMD平台的主流级处理器增加了更好的选择！
要顺利拿下三核处理器，就必须考虑主板的供电设计好坏，主板工作的稳定性和安全性，历来是广大玩家评价一块主板优劣的重要依据之一。供电部分的电路设计制造要求通常都比较高，从玩家的角度来看，主板的供电设计还意味着超频时能够带来更强的电压能力，从而帮助处理器提升到更高的主频。尤其对于超频用户，3相和5相供电的性能差距还是比较明显！
由于AMD的N+1相设计，实际上我们用眼睛看得到的供电相数中，只有N-1相是专门用于处理器供电的。CPU供电是主板的立足根本，如果CPU供电都不稳定的话，那么整块主板的其他部件设计得再好都只是枉然。因此分析主板的用料和做工的同时，CPU供电部分的解析放要放在第一位。

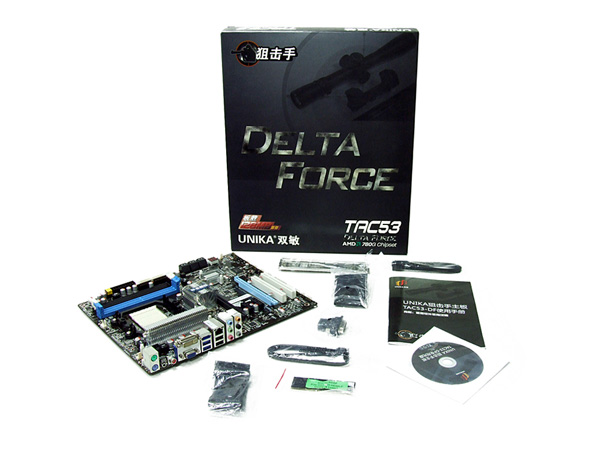

那么我们一种种方法举例来看更加直观，这里我们使用一款采用标准4+1相供电的790GX主板，狙击手TAC53-DF+玩家限量版，双敏的狙击手系列一直都是行业内顶级用料的典型，因此比较具有代表性。

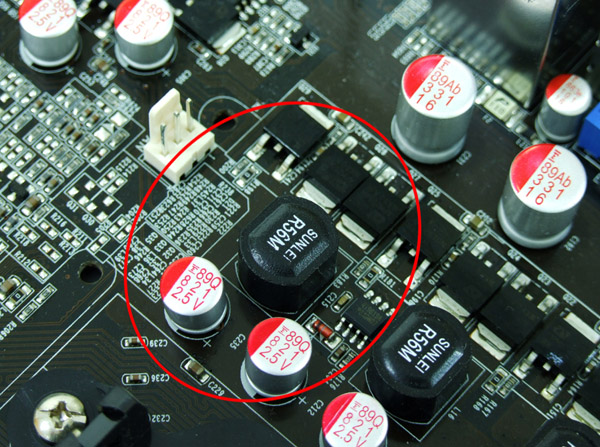

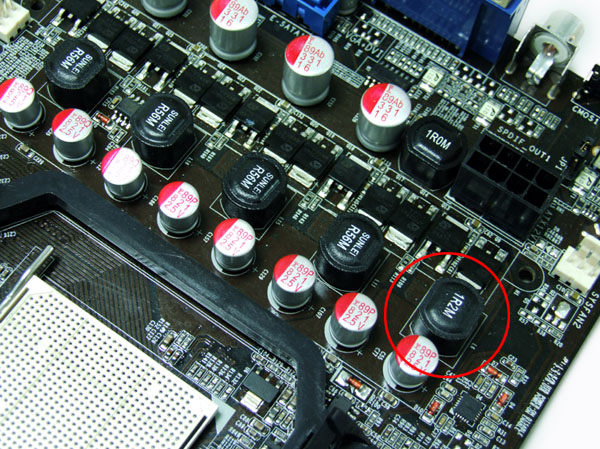

从上图指示可以看出，这款狙击手TAC53-DF+玩家限量版主板，电容、MOS管等料件都采用相同的，如低阻抗的富士通L8固态电容，不过从电感可以看出其采用4+1相供电，虽然都是高品质的SUNLEI电感，主板在最后1相供电上，采用的电感与其他4相不同，4相采用SUNLEI R56M，而1相是采用1R2M，仔细看这种方法还是比较明显，但并不是100%准确的判断方法！

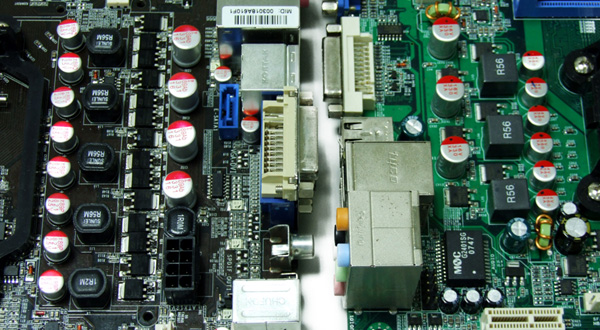

再用第二种方法去辨别，判断供电料件的组合，这种方式相对以上会较为复杂一些，不过摸清规律一样不难。首先是电容，采用了8颗2.5V 821uf的富士通L8低阻抗固态电容，8颗很明显是针对4相供电设计的，每组供电2颗电容；再看MOS管，一共14个MOS管，如果是5相供电，那一般是用15个MOS管，每相3个，这款狙击手TAC53-DF+玩家限量版主板从这里也能明显看出是4+1相供电电路，前4相信针对CPU供电的设计，每相采用3个MOS管，而最后1相针对北桥设计的供电，电流要求相对较小，因此采用的是2个MOS管，而从这里可以可以看到，狙击手TAC53-DF+玩家限量版针对CPU供电部分采用了三个MOS管+2个电容+1个电感的组合，尤其是3个MOS管的用料，对于是比较豪华的供电配置了。

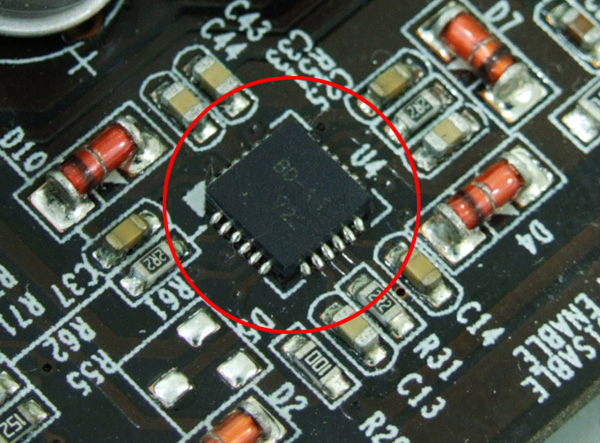

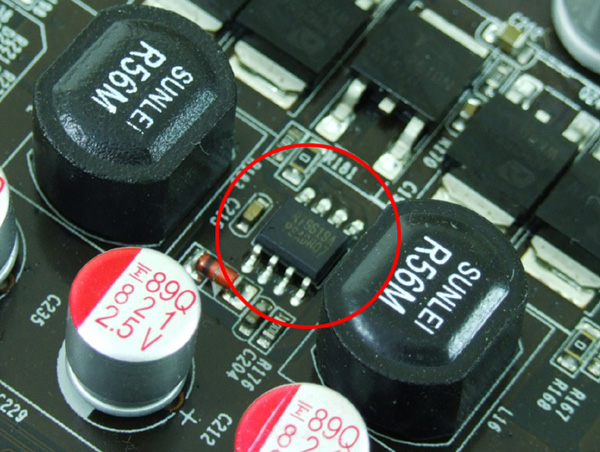

最后，找出主板供电部分的PWM控制芯片，如果是N+1相，一定有控制N相供电的PWM芯片，而不远处应该还有一个控制1相供电的PWM芯片。从主板上我们看到两个PWM控制芯片。第一个是供电部分的，由RichTech半导体出品的RT9619A PWM控制芯片，可以实现5个相的供电输出效果，另外还有一个在CPU插座旁，PT8802A的PWM控制芯片是用于控制单独1相北桥供电工作的。
以上的方式，应该代表了目前95%以上的主板，不过也不排除有设计比狙击手TAC53-DF+玩家限量版主板更为豪华的主板，用料更加苛刻，不过从目前的790GX主板看，这款主板的用料和设计已经是目前最好的。而且标准的4+1相供电更有利于超频，狙击手TAC53-DF+玩家限量版来尝试超频，这款主板是标准的4+1相供电，那么实际超频性能将如何？

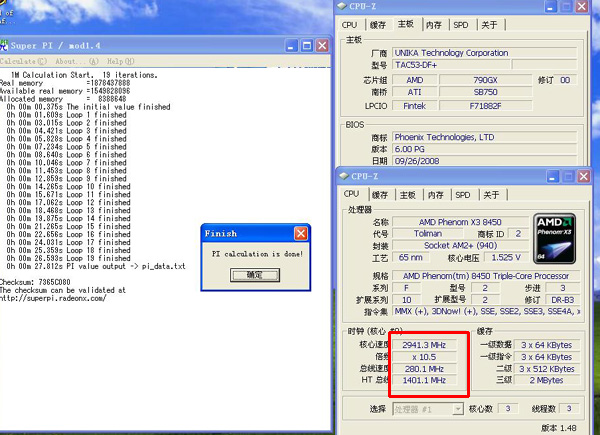

在狙击手TAC53-DF+玩家限量版主板上，最终默认2.1G的Phenom X3 8450处理器，在1.525V的核心电压下超频至2.94GHz，接近3GHz，这几乎是Phenom X3 8450处理器在风冷下的超频极限了。
随着三核Phenom X3处理器的价格走低，相信有越来越多的用户会采用三核处理器，或许双核已经成为主流级用户的选择太长时间了，如要选用三核，以上是需要注意的重要之处，以让使用过程中更加顺手。另外，目前主板的价格都已经比较人性化，相信大家选择的空间也很大，不过还是记得，选择有品质的主板，不但性能会得以提升，而且整个平台的稳定都会增加不少！
