项目介绍:
中山电信IDC Web服务是中山市最大的Web 服务提供商，该Web服务不仅要对整个中山市的Web浏览提供相应得服务同时还要提供对外市、外省甚至还有国外的用户提供相应的Web 浏览服务，因此Web服务器的性能、可靠性和安全性就显得相当的重要，因为该IDC中心机房不仅仅提供的是一般Web浏览服务，同时还是中山市对外的一个窗口，一张名片。
一旦IDC中的Web 服务器不能对外提供相应的服务，则会影响中山市的形象。
用户需求：
1、 提供Web服务器的负载
2、 提升Web服务器的可靠性
3、 提升网络访问性能
4、 将原来的购 买的Cache 服务器和现有的Web 服务器同时使用起来。
Radware解决方案描述：

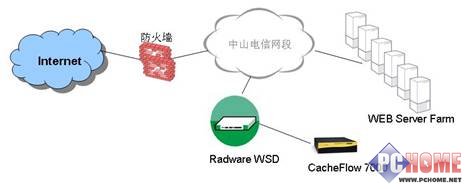

如图所示，Appdirector的百兆或者千兆口，直接接入核心交换机6509，CacheFlow则百兆接在Appdirector上。这是一种完全不改变原有网络物理结构的部署方式。
在Appdirector上设置服务器群，包括WEB Server和CacheFlow 7000，我们将CacheFlow 7000视为1台WEB
Server来使用。服务器群设置VIP（虚拟IP），作为对外的服务IP。这样，互联网用户访问VIP，Appdirector根据设置的负载均衡策略，如轮询、加权轮询、最少用户以及最少流量等等，选择不同的服务器或Cache，提供服务。Appdirector同时提供服务器群的健康检查能力，如如IP
Ping检查，TCP ACk检查，Http内容检查等。健康检查将保证任何1台或者多天服务器故障，或者维修中停机，都不显著地影响中山电信服务器群的服务水平。
这样，通过部署Appdirector，并利用CacheFlow7000 ，并使得中山国际网的WEB服务提高到一个新水平。
具体的配置如下: Appdirector上配置2个Farm VIP, 一个Farm是对外提供服务的，主要包括Cacheflow和真实服务器，策略为Cacheflow为用主设备，真实服务器为备用或只处理少部分用户请求。另一个Farm只包含真实服务器，不对外提供服务，仅作为Cacheflow获取更新内容服务或动态内容。 所有真实服务器和CacheFlow的网关都指向Appdirector，真实服务器和CacheFlow可以在不同网段也可以在同一网段。
数据流如下:
1. 命中Cache时
Client à Appdirector VIP1 à Cache, Cache à Appdirector à Client
2. 不命中Cache时
Client à Appdirector VIP1 à Cache àAppdirector VIP2à Server , Serverà
Appdirector à Cache à Appdirector à Client
Radware为客户带来的价值：
1. 多台服务器同时工作，即提升了整体服务性能，又提高了服务器的利用率。
2. 当服务器出现故障或需要维护时，Appdirector可以将请求全部导向工作正常的服务器上，对用户完全透明，不会影响上网操作。
3．当需要扩充性能时，在Appdirector后面添加更多的服务器即可。
Radware竞争优势：
1. Radware是专注于负载均衡领域的公司，在产品研发及技术更新上投入更多精力，适应技术的发展需求。
2. 提供性能强大，稳定可靠的基于硬件的负载均衡交换机。
3．Radware提供的独特的健康检查方法，通过模仿用户的实际访问过程，准确判断服务器的健康状态。
