丽台Quadro FX 3500专业图形卡试用记

互联网 | 编辑: 张惠俊 2007-08-06 00:30:00转载-投稿

2007年8月2日——众所周知,图形质量是影视动画领域的核心,在动画设计方面,由于计算机三维设计的普及,图形卡的作用愈加重要。丽台基于NVIDIA Quadro系列专用图形卡独有的技术规格和卓越的性能使之适用于创建专业广播应用的图像。

NVIDIA Quadro专业解决方案是基于PCI Express总线接口的专业图像解决方案。丽台NVIDIA Quadro工作站专业解决方案提供了最快速的应用程序性能和最高质量的图形。其交互性能、可编程性和精度方面达到了前所未有的能力。其特色在于实现了其他专业图形解决方案所没有的多项硬件加速功能。下面所述的评测属于专业领域的应用测试,即通过记录使用过程中实际得到的提升,由此得出适应行业专业显卡选用的经验。测试中应用到的软件亦是三维设计中常用的软件,具有普遍的意义。

一、丽台NVIDIA Quadro技术规格
NVIDIA Quadro工作站GPU
·完全128位浮点精度的管线
·12子亚像素级精确度
·硬件加速的点、线反锯齿
·硬件Open GL叠覆平面
·硬件加速双边光照
·硬件加速剪切平面
·第3代遮挡剔除
·每像素16个纹理
·Open GL4倍缓冲立体功能(3引脚同步接头)
·硬件加速的像素回读
下一代着色体系架构
·完全可编程的GP(Open GL2.0/DirectX9.0支持)
·不受限制的长片段和顶点着色程序
·循环和子例行程序(每个顶点着色程序最多256个循环)
·动态流程控制
·条件执行
体系架构
·x16 PCI Express
·128位IEEE浮点精度图形管线
·每个分量32位浮点
·12位子像素级精确度
·最高1GB内存
·最高达42.4GB/秒内存带宽
·最高达2.4GB/秒回读性能
·不受限制的可编程性
·3D容积纹理支持
·单系统powerwall
高级着色语言
·针对Cg,OpenGLSL和Microsoft HLSL优化化的编辑器
·支持OpenGL2.0和DirectX9.0c
·开放源码的编辑器
高分辨率反锯齿
·最高达32倍全屏反锯齿(FSAA),分辨率可高达1920*1200
·12位子像素采样精度,增强AA质量
·旋转网格FSAA显著提升色彩准确度和边缘处的视觉质量,并同时保持性能
显存
·高速显存(可高达1GB)
·先进的无损压缩算法(色彩和Z数据)的统一驱动
程序体系架构
·单一驱动程序支持所有产品
NVIDIA nView体系架构
·先进的多显示器桌面和应用程序管理,无缝集成到Microsoft Windows内
·双DVI输出-可驱动2台运行在1600*1200下的独立数字显示器,或驱动1台最高达3840*2400的显示器
·双连接TMDS-驱动多达2台同时运行在3840*2400@24Hz下的显示器
·400MHz DACs-2台各自最高运行在2048*1536@85Hz下的模拟显示器
·OpenGL立体支持,适用于高达3840*2400的分辨率
丽台NVIDIA Quadro FX3500属于该系列产品中高端产品,配置属性如表1所示:


产品类型

图形接口

显存

显存带宽

精度:颜色;子像素;FSAA(最大)

性能:ugs-04proe-03sw-01dsmax-03

特色:NVIDIA SLI技术,SHADER MODEL 3.0OPENGL2.0DIRECTX9.0c

输出选项:DUAL-LINK DVI;双数字,双模拟,模拟和数字

高端显卡

PCI Express*16

256MB

256位

128位;12位;8*

54.8;71.2;42.0;44.1

具备

2;具备

二、丽台Quadro FX3500在专业广播领域的试用记录

关于北视英特维包装工作室

成立于2004年12月,隶属于北京北视英特维网络技术有限公司。是北京电视台事业发展集团的一个重要组成部分。北视英特维包装工作室始终致力于影视制作及文化传播事业,北视英特维包装工作室包括从事影视制作多年的后期制作人员、资深编辑和导演,以及带着全新观念和创意投身于影视行业的年轻力量,共同构成一支充满朝气的专业化团队。

测试项目一:香港时代卫视ID的三维制作

应用软件:maya8.5

香港时代卫视包装项目介绍:
时代卫视是2007年7月1日在港首度播出的卫视电视台,“信息共享之时更为先领”(信息的共享性  先领性)是其定位,即通过包装系统中的影像组合变幻实现概念中的前提展现,运用灵活节奏的概念设计穿插其中,充分体现大同世界的不同之处。整体包装包容全面性和穿插不同卖点的灵活性使观者眼前一亮!

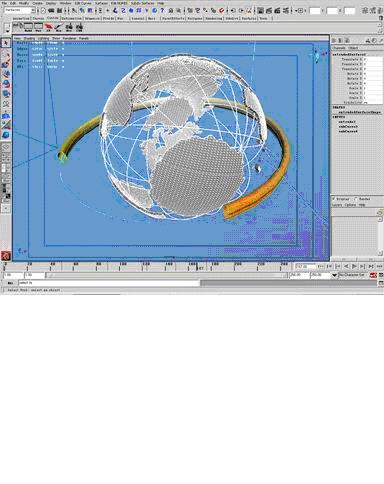

如图一所示,该片运用地球模型、飞翔的大鸟和极具变幻的光线来体现宇宙天地之间浩渺的感觉。造型大气而不失细腻,充分表现了现代传媒的时空感。

测试场景一:

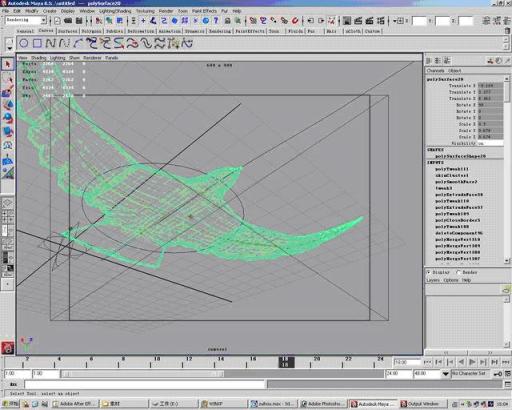

该场景文件应用maya8.5生成,文件大小为23.3G,其中三维造型表面接近33,000个;整个项目对于动画细部的精美显示提出了严格的要求;

2、应用丽台Quadro FX3500测试后与原系统的比较及结果分析,如表2所示:


测试项目

平均移动速度 fpsFrame per Second,下同)

显示支持的最大分辨率(原贴图分辨率为2048*1024

场景拖放速度fps

动画播放速度fps

单帧平均渲染速度(分/秒)

原系统

 3.4

128*128

21.2

6.5

3’11”

应用测试

30

256*256

57

8.6

1’30”

结果分析

明显加快

明显改进

明显加快

加快

加快

测试场景二:

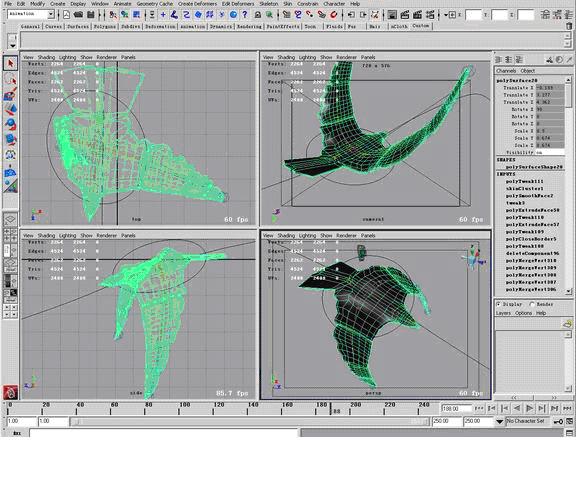

1、该场景为骨骼角色动画,工程文件大小为23.8G,由于是附有玻璃材质的单个场景,与场景一中因面多产生的计算量不同,该场景计算量集中在光线跟踪速度上。

2、应用丽台Quadro FX3500测试后与原系统的比较及结果分析,如表3所示


测试项目

场景拖放速度fps

动画播放速度fps

单帧平均渲染速度(秒)

原系统

60

20.78

31

应用测试

60

33

12

结果分析

相同

有所加快

明显加快

由上述两个场景的测试可以得出:GPU的加速对于渲染速度的提升最为明显,对于快速打开文件,拖放文件和动画播放也有着明显的提升作用,在面数较多的工程文件的计算中则显得尤为突出。此外,在整个案例的进行过程中,材质编辑器等实用工具的打开进程明显加快。

测试项目二:《你赔了,我赚了》

项目介绍:《你赔了,我赚了》是北视英特维包装工作室的人气网络短片,该剧通过一个年轻人“成长”为一名广告导演的经历,揭露虚假广告的骗局,是一部讽刺虚假广告电视营销的力作。2007年1月制作完成,3月份在网络视频网站六间房发布后获得超高关注。该片片尾部分应用三维动画表现,场景复杂,制作精良。

场景测试:

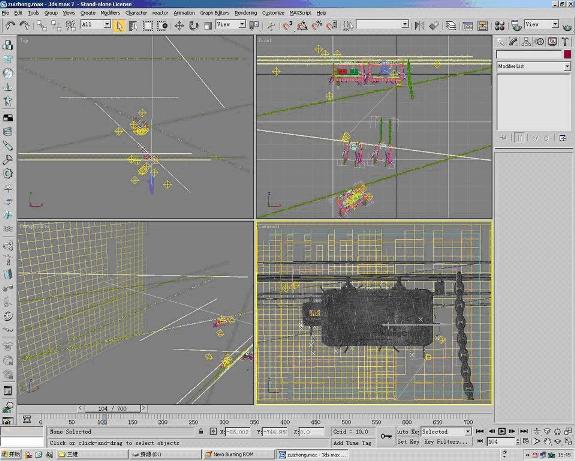

1、该场景为片尾部分,应用3DS MAX7制作完成,文件大小为4.09M,该场景的复杂之处在于单一场景就应用到了16个灯,仅一根柱子就包含了9万多个面,如下图所示。用三维技术体现复杂场景,既是对自己创作耐心和极限的挑战,更是对制作环境的严峻考验。

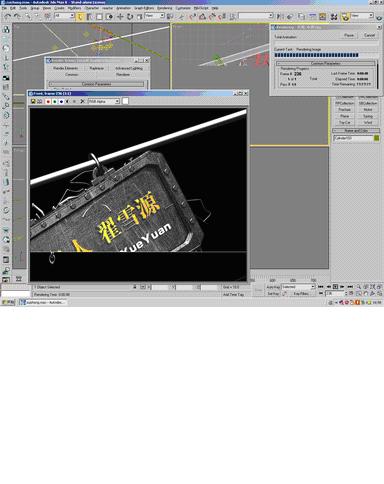

渲染过程中,应用丽台Quadro FX3500显卡提供的硬件加速功能,可使这一进程大大加快。

  1. 应用丽台Quadro FX3500测试后与原系统比较及结果分析,如表4所示:

测试项目

场景打开时间

渲染时间

动画预览

原系统

15”

1’22”

停滞

应用测试

5.6”

51”

流畅

结果分析

明显缩短

明显缩短

明显改进

试用体会:
出色的GPU运算加速使同样配置的工作站在做同类项目的时候速度加快,尤其是硬件渲染的加速功能渲染效率获得极大的提升,很大程度上解决了三维动画制作的占用资源、耗时量大的问题。GPU加速还有效的避免了制作过程中的死机重起,提高了制作的效率和创作人员的积极性。

结论
2003年面市的NVIDIA GeForce FX系列是现代GPU的第四代,现代GPU的绘制管道的可编程并行处理部分主要在顶点处理器(Vertex Processor)和子素处理器(Fragment Processor)是典型的流式处理机,其具有的并行性、密集运算和减少GPU与CPU的数据通讯等特点,这些优势使得GPU比CPU更适用于流处理类型的通用计算,从而在图形渲染等方面具有无可比拟的优势,并迅速在各专业领域得到了广泛的应用。

在专业制作领域,丽台NVIDIA Quadro系列为用户提供了从入门级、中级、高端、超高端4大门类的11种专业显卡,本次测试选用的即为两款高端产品中的一款。具有多年技术实践经验的相关工程师认为,无论是从专业三维动画制作所需,还是从现有制作的最高使用率和最大效率的原则,专业级中高端显卡即为影视三维动画制作的理想之选。
