MCP73主板 谁与杰微JWN73VM拼性价比

互联网 | 编辑: 张惠俊 2007-10-24 00:30:00转载-投稿

现在的DIY市场,最受消费者关注的莫过于nVIDIA MCP73整合芯片组,这是nVIDIA向Intel发出新一轮的挑战,也是Intel平台上的历史性变革。用户再也不必担心自己脆弱的集成显卡负担不起大型的3D场面,如今低端用户也能够享受到游戏的畅快。不得不说MCP73的面世的最大受益方就是消费者。

随着MCP73芯片组的相关的产品陆续登陆市场,继主板大厂杰微到货一款高端的JWN73PV主板后,目前一款更加廉价的MCP73主板JWN73VM已经全面到货,不过从实用角度以及应用方面来说,这款主板并未有太多的改动,只低预算的朋友最佳选择!外包装设计上,杰微采用蓝色与黑色的清爽设计,这个设计与其内部板卡设计配色一致,可见考究之处,而且上市价仅499元。

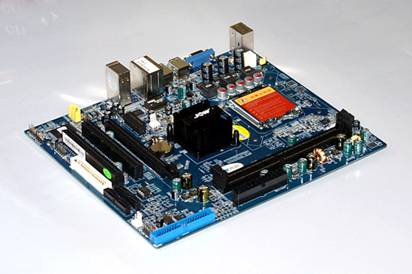

杰微JWN73VM主板依旧采用小板设计。整体布局上,延续杰微的传统风格,条理有序。深蓝色的PCB板搭配黑色的插槽,显得非常的大气清爽, 是一款个性十足的欧式风格的主板。JWN73VM基于GeForce 7050+610i芯片组,内置GeForce7050显卡,能够完整支持DirectX 9.0C和Shader Model 3.0,通过Vista Premium认证,支持前端总线为1066MHz,可以支持Core2 Extreme、Core2 Quad、Core2 Duo、Pentium E、Celeron 400等LGA775接口的Intel处理器。

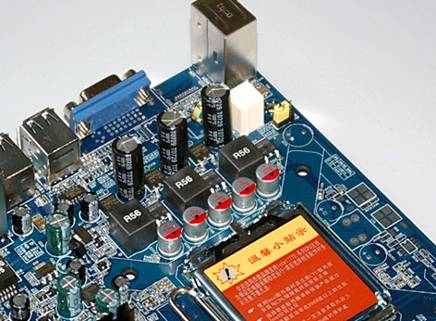

主板供电部分采用了常见的三相供电设计,前后级滤波电容采用高品质固态电容和红宝石铝解电容,搭配R56全封闭式电感线圈,再搭配每相配备2个MOS管。如此强大稳定的阵容,确保CPU稳定运行的同时还为主板提供了一定超频能力。配合BIOS丰富的超频设置,相信用户可以获得一个满意的超频性能。

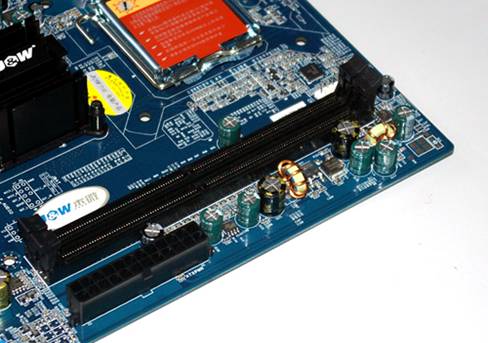

杰微JWN73VM主板提供2条内存插槽,支持单通道DDR2 667MHz内存规格,最大允许扩展至4G内存容量。内存部分独立供电模块用料充足,足以应对高容量内存的电量需求,充分发挥系统性能。

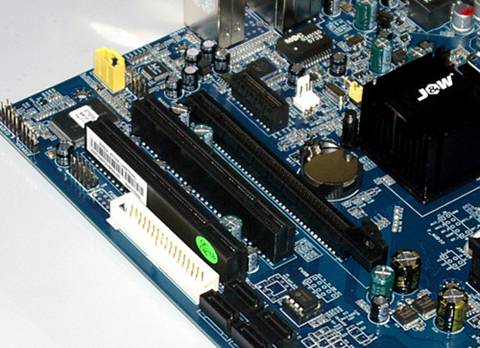

除了整合显示核心外,扩展槽部分给出了1条PCI-E×16的显卡接口,并且完全支持DX10显卡;另外还带有2条PCI接口、1条PCI-E×1。

磁盘性能上,杰微JWN73VM主板提供4个SATAII接口,支持300MB/s传输速率,支持RAID 0/1磁盘阵列模式。提供一个IDE接口,USB2.0接口的数量为8个,作为一款整合主板,它拥有了我们日常所需要的全部功能。

功能上,板载ALC883高晰声卡和Marvell的88E8053千兆网卡,也满足用户的需求。

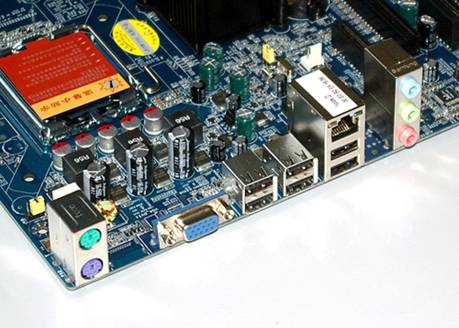

杰微JWN73VM端口方面提供了相对简洁的选择,只提供VGA视频接口。

杰微JWN73VM在做工上相当到位,细微处的焊点处理得当。主板背部在热量集中区域采用了大幅的锡条辅助散热。作为一款定位在中低端市场的IGP主板,不仅从用料还是做工上,还是整体在性能上的表现都是令人满意的,非常值得关注。
