OVC X50是奥凯华科自主研发出新型双导管架构耳塞，其单元后腔导管设计成U型双回路导管，从而形成流动的声音系统，那X50在内部腔体结构有什么过人之处？通过OVC X50耳塞拆解，探索金属双导管后腔体的奥秘。

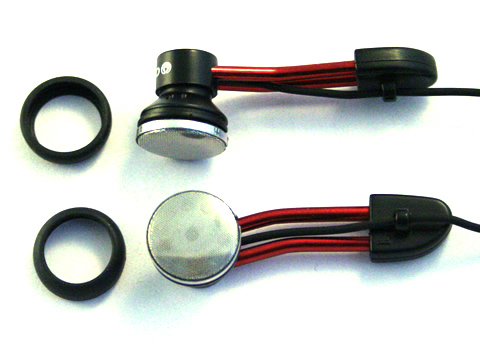

首先，值得注意的是OVC X50双导管耳塞整体大部分采用可拆卸的拼接结构，主要器件都可以拆解。而一般耳塞的结构通常使用胶水封死，造成维修上有技术难度。

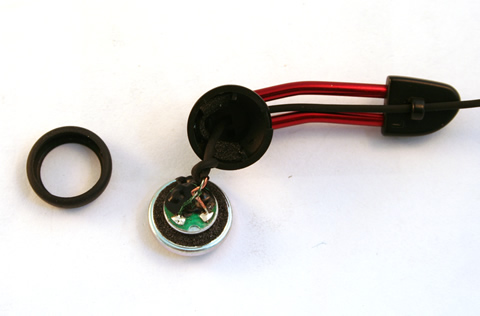

可以拆卸的橡胶垫圈和对应金属外腔体的卡槽。耳机发声单元经过密闭封装，紧扣在耳机外腔体。

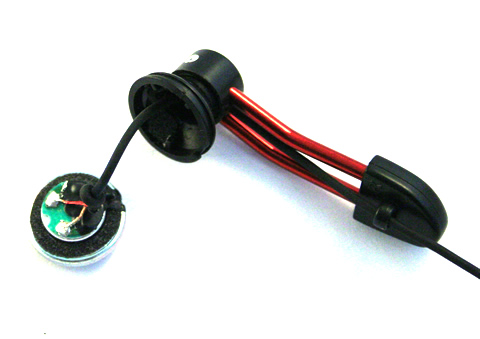

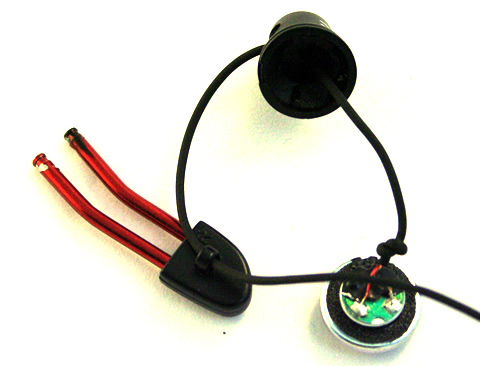

X50的导线设计为可以自由移动，如果线材断裂，在维修上更为方便，改善以前金属腔体耳机线材较难更换的问题。

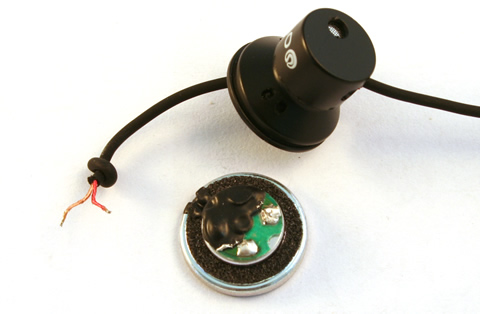

X50耳机发声单元背面图
耳机单元背面有导线的焊接电路板，导线使用多支线芯的无氧铜(OFC)导线，通过青和红两股导线颜色来区别左右，铜线为共用的回路零线。黑色的漆块部分是引入振膜的音圈引线进行保护密封。另外在单元背面的外侧有海绵套圈，起固定防滑作用。在单元腔体内侧，在导气孔的内侧贴有定音防尘棉。可以看到X50在铸造细节上一丝不苟，在质量上严格把关。

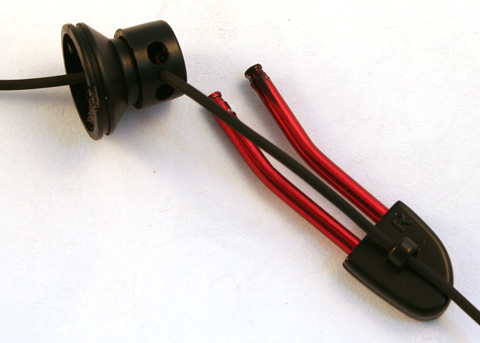

金属导管拆卸图

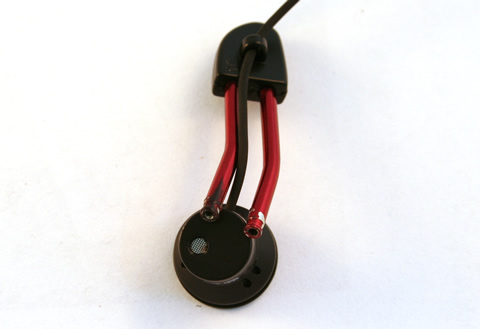

金属导管是可以和单元外腔体分离，通过金属管前端的凹槽和单元腔体进行扣紧衔接，因为金属管本色为银色，所以红色版X50的外漆较容易磕伤。导管中央有镂空小孔，声音在后腔体通过小孔牵引，从而形成独特设计U型回路结构，可以营造出更为出色的循环回流般视听环境。
动圈耳机发声单元主要由三个部分组成：磁路系统、振动系统、腔体和孔等声学结构。

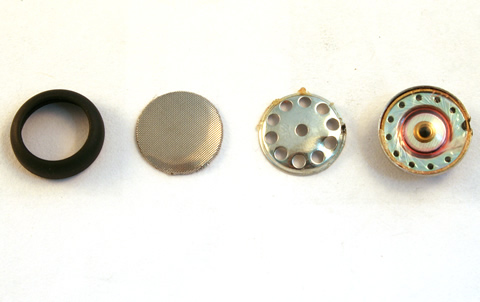

发声单元的拆解，包括最外层的金属防护网，可以起到防尘透音的作用。中间为支撑作用的金属盖，上面开凿有圆形的透音孔，金属盖是保护单元振膜不被外力的压迫。最里层为振膜，一般振膜采用易于热成型、质量轻、刚性好的聚酯薄膜。OVC X50使用极致6μm超薄高速响应震膜技术，能真实重现所有音乐细节。振膜中央缠绕红色铜漆包线的音圈，后面金属圆块构为磁路系统，动圈耳塞的工作原理：音频信号输入音圈后，音圈产生的电磁场随信号的变化发生变化，变化的电磁场与磁路相互作用推动音圈和振膜的运动，振膜推动空气发声。
小结：
通过对OVC双导管腔体X50的拆解，对OVC在金属耳机铸造上的优势有所了解，X50不仅拥有时尚亮丽外观，而且在结构设计构思巧妙，在制作细节上一丝不苟。而且OVC X50的销售价格仅为168元，拥有很高的性价比。
