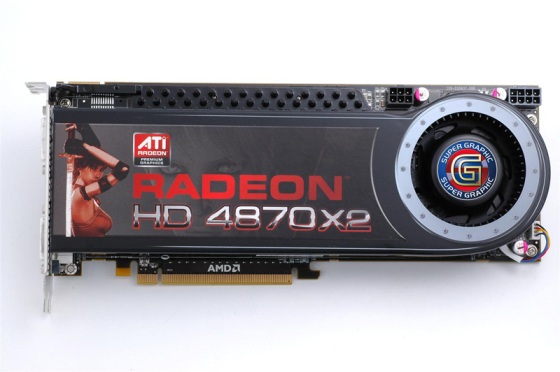

8月12日，AMD-ATI发布HD4870X2，与AMD-ATI有着密切合作关系的超图显卡，就用最快的速度将它的HD4870X2推上市面，大家都知道，AMD-ATI的第一批公版显卡都是由撼讯所生产，所以无论是做工、用料和频率都完全一样，超图这块HD4870X2自然也和公版完全一致，这块世界最强的单卡，究竟强在哪里

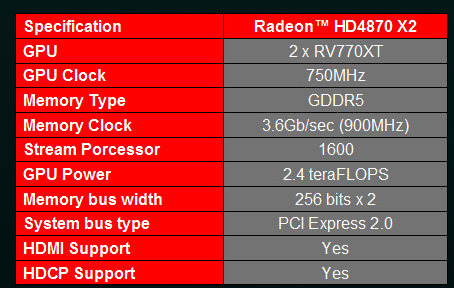

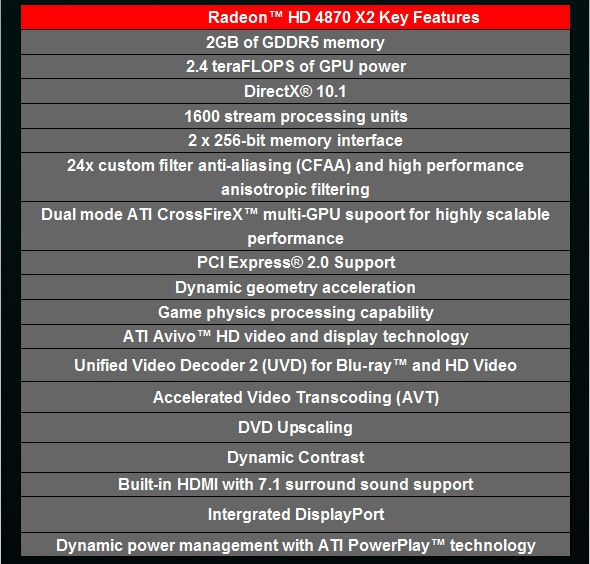

超图HD4870X2拥有2个HD4870（RV770）核心，组成最强大的RV700，核心基于先进的55nm制程打造，单个核心面积为260平方毫米，每个核心拥有9.56亿的晶体管数量、800个流处理单元，40个纹理处理单元和16个光栅单元，支持256bit显存位宽，每个核心分配1024MB的GDDR5显存容量。而显卡的显示核心运算频率则达到了750Mhz，并依然领先支持微软的DirectX10.1技术，同时也能很好的兼容目前市面所有的DX10/DX9游戏。
对于两个显示核心的数据传输，RadeonHD4870X2采用了PLX科技出品的PCI-E桥接芯片，将两个RV770的核心以内联CrossFire的方式互相连接起来，由于最新的这款PLX桥接芯片支持PCI-E2.0规格，因此两个GPU都可以基于16x的速率输出，从而将原来的传输速率翻倍，达到21.8GB/s的最高内联带宽，这一改进可以最大限度的发挥两个显示核心的性能。

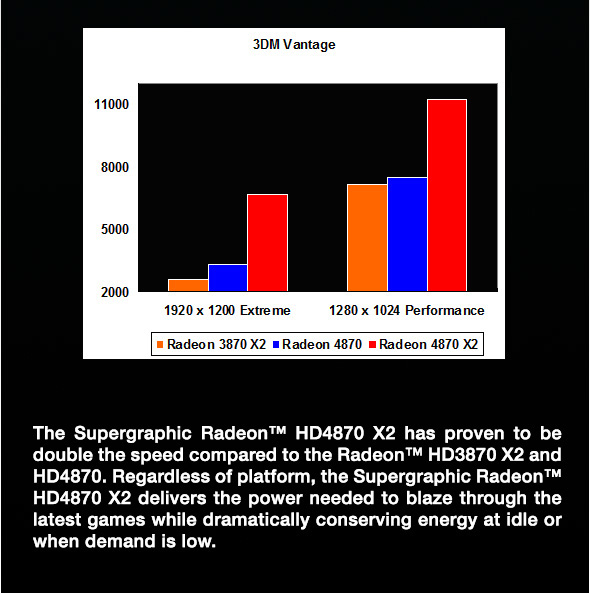

全新的超图HD4870X2显卡在执行效率上比单卡要有60%～90%的提升，而在当前流行的3D性能测试和流行游戏当中性能表现是上一代双核显卡2倍以上。
根据AMD-ATI提供的官方资料显示，RadeonHD4870X2的单卡最大功耗（MaxBoardPower）可达到270w，仅凭PCI-E2.0规范插槽提供的电流供应自然还远不够，显卡的供电部分同样采用了全数字供电的解决方案，供电部分分为了两个部分，在显卡的中央偏上的位置为显卡左侧核心的供电电路，而显卡右边为右侧核心的供电电路。另外，显卡为了保障稳定运行，还搭配了一个6pin和一个8pin的辅助供电接口。

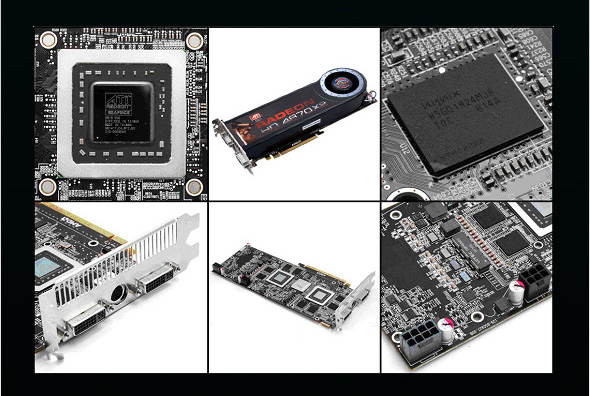

从上面超图HD4870X2图片中，我们可以看到这2个核心所在的位置，超图RadeonHD4870X2采用了高成本的GDDR5显存颗粒。超图RadeonHD4870X2采用Hynix的GDDR5显存颗粒，由正反两面8颗，一共16颗显存颗粒组成了2048MB/512bit的显存规格，每个显示核心占用1024MB/256bit，显卡的默认显存的运行频率为3600Mhz，频率和HD4870一样。

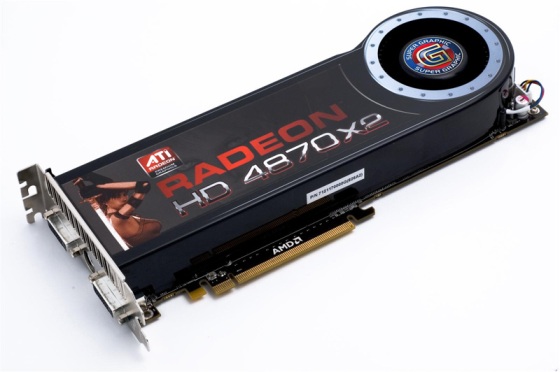

超图HD4870X2一如既往地选择了双DVI+S-Video的规格，这也算是最实用又最节省成本的设计，如果想接驳HDMI接口，可以通过随卡附送的HDMI转接头来实现，这样的接口给人已相当实在的感觉。
