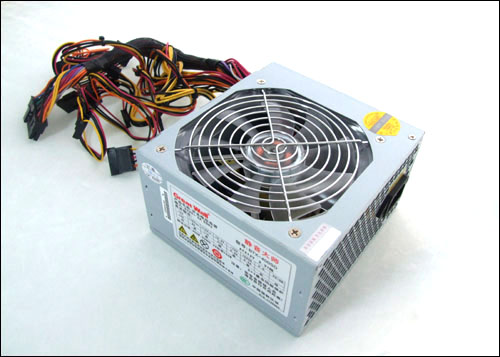

自Intel发布ATX2.31电源标准后，业界电源厂商都纷纷在第一时间推出了该标准的电源。长城电源作为国内电源领导品牌，自然也不例外。ATX 12V 2.31版静音大师BTX-400SD电源自上市以来就一直倍受用户好评。长城这款静音大师电源除了符合ATX2.31电源标准外，同时支持150V到265V的宽电网输入，大范围提高电源的适用电压范围，可以更好的维护电脑系统的稳定运行，有力提升电脑各部件的适用寿命。另外，主动式PFC设计，电源功率因数高达0.95以上等卖点，配合超静音特性智能分段式风扇温控设计技术，自动调节转速，静音效果更趋完美。

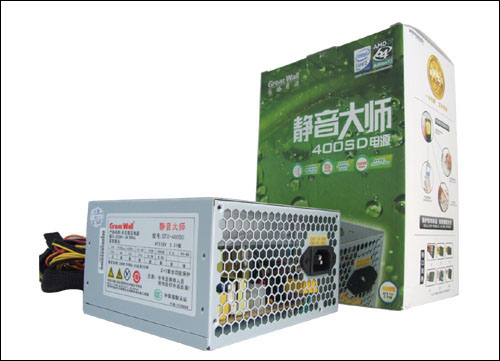

全新的绿色包装设计，视觉清新环保

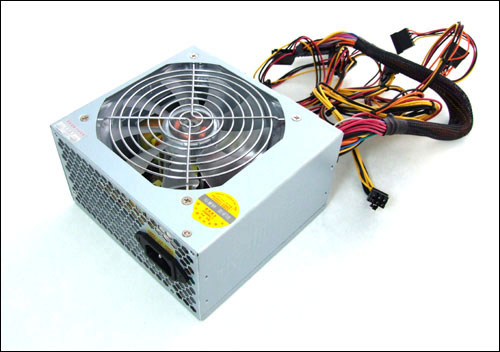

ATX12V 2.31版静音大师BTX-400SD电源采用SECC镀锌钢板，制造工艺以及材料方面完全符合欧洲ROSH环保标准，全面倡导健康与环保的概念。12cm超大直径风扇，配合长城电源智能温控技术，自动调节转速，静音效果更为出众。据了解，长城智能分段式温控指电源在待机状态、电源实际消耗的功率在20％左右时，风扇电路由5V控制，当系统温度升高风扇电路转为12V控制，使电源风扇转速与机箱内温度处于科学的平衡点，将风扇转速始终控制在合理的范围内，达到超低静音的目的。

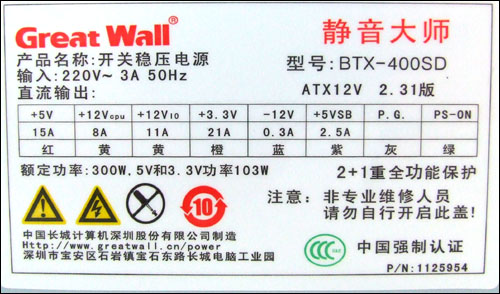

ATX12V 2.31静音大师BTX-400SD电源标签

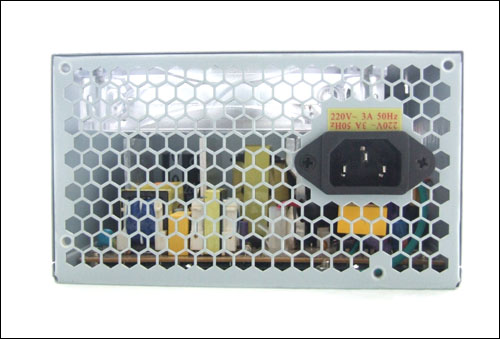

散热孔
为了强化运行时的安全性和稳定性，长城为ATX12V 2.31版静音大师BTX-400SD电源配备上了双路+12V设计，这在额定300W电源当中并不多见。此外每路+12V还带有独立的过流保护电路，双重保险更为可靠。当然这也是为了不超出240VA限制而作的设定，一般来说，+12V1和+12V2的电流输出可轻松达到20A，但换成单路以后就会超过240VA的安全限制。
增加SATA接口数量 满足主流应用需求

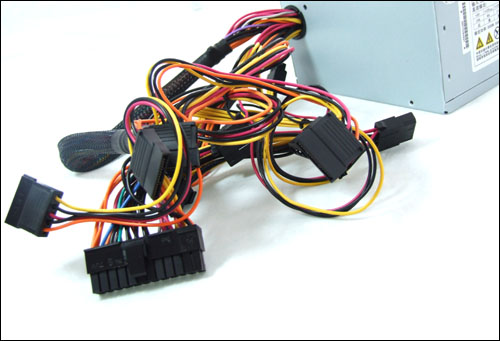

长城ATX12V 2.31版静音大师BTX-400SD电源除了仍提供20+4pin、4+4pin主供电接口以及6pin PCIE显卡接口之外，还特地将部分大4pin D型接口改成SATA供电接口，毕竟目前串口硬盘已经完全普及并占据主流地位,接口方面的转变，也体现出了长城电源设计人性化的一面。

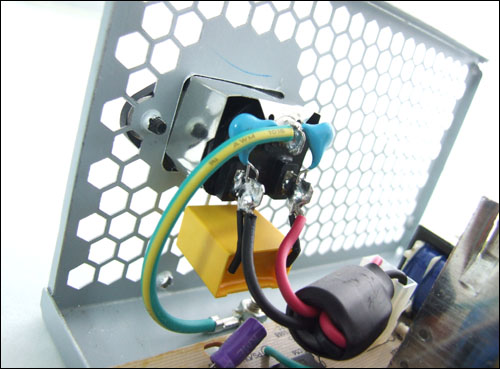

电流入口的元件格外紧密，X电容、Y电容、接地线都很清楚，这是模块化的第一级EMI滤波，只不过少了扼流圈。或许很多玩家觉得高端电源采用直接封装好的滤波器不是更好吗？但是那样的大个头会影响其它元件的布局与散热，特别是风道的畅通。一级滤波的扼流圈和更为强大的二级滤波则设计在了主PCB上。完整的两级滤波能滤除电源线上的高频杂波和同相干扰信号，同时也将电源内部的干扰信号屏蔽起来，构成了电源抗电磁干扰的第一道防线，能够有效防止尖峰脉冲以及杂波对电路造成伤害。
主被动式PFC设计
主动式PFC，也称有源PFC。使用主动组件(power sine conductor On/Off switch)，调整输入电流波型使其与输入电压波形尽可能相似，功率因素校正值几乎可达100%，相对于一般被动式的75%，主动式PFC比被动式PFC能节约更多的能源。此外主动式PFC有另一项重要附加价值，即电源供应器输入电压范围可扩增为90Vdc到264Vdc的全域电压，电源供应器不需要像以往一般需切换电压。

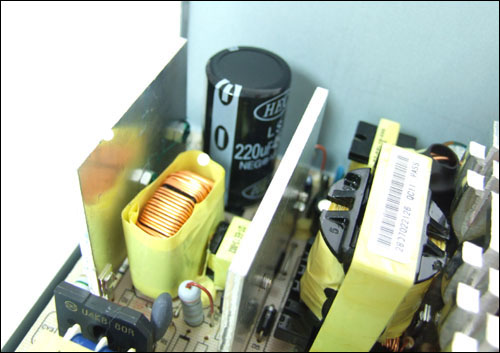

主动式PFC设计，它对于滤波电容的要求低（通常只需要一个容量较小的高压电解电容就可以）,但在这里我们看到的是一颗450V耐压 220μF，高压电解电容，用料很足。

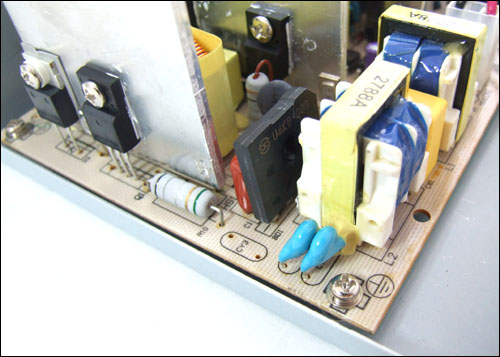

长城ATX12V 2.31版静音大师BTX-400SD主动式PFC由电感电容及电子元器件组成，体积小、重量轻。通过专用IC去调整电流的波形，对电流电压间的相位差进行补偿，输出DC电压纹波很小，并具有低损耗和高可靠等优点；输出给电脑的电流比被动式要稳定。此外，主动式PFC输出直流电压的纹波很小，这种电源不必采用很大容量的滤波电容。主动式PFC因其优异的特性，成本也相对较高，在主流电源中的应用比较少见，这也是静音大师400SD这款300瓦电源一个非常突出的亮点。
另外，静音大师BTX-400SD采用了长城最新的双端正激技术，比常规产品动态响应更快，转换效率更高，典型应用80％以上。由于双端正激采用两颗功率MOS开关管，有效地避免了上下桥臂易出现的直通短路问题，使开关电源的可靠性大为提高，稳定性更好。
高压/低压滤波电路

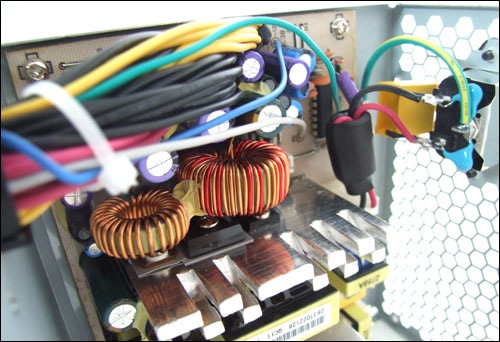

静音大师BTX-400SD电源的高压滤波电路完全匹配功率输出标准，品质可靠。低压滤波电路由大量电感线圈及电容组成。与此同时还可以看到，PCB板上的一些安装位采用了导线直连。这是在大量稳定性测试之后做出的简省，以降低成本，不影响正常使用，不必太过担心。

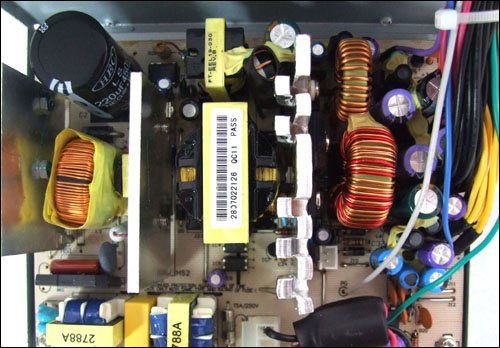

三桥式变压器
静音大师BTX-400SD电源采用三桥式变压器，主变压器个头宽大，能源转换效率更高，完全可以满足额定300W功率输出。此外还可以看到散热片非常的厚实，有效加强散热，确保开关晶体管稳定运行。选用优质元件大幅改善了电气性能，因此可以通过降低自身损耗来提升转换效率。就算没有特别奢华的阵容，依然可以提供更为可靠的品质保证。
注：ATX12V 2.31版的特点：
1）将在ATX12V 2.3版规范上去掉PW-OK信号重新加回到ATX12V 2.31版当中。因为去除PW-OK的信号时会造成输出直流电的时间延长，从而增大电力损耗。
2）对CFX12V的交错负载进行一系列的调整，提升兼容稳定性，用户能够更为自由的搭配CPU以及显卡。
3）承认在EMC部分应符合中国3C强制认证标准，从而有效滤除尖峰脉冲以及高频杂波引发的干扰。
4）增加了RoHS环保标准，有利于保护用户健康。
5）建议采用更高的转换效率以提升节能效果
总的而言：单就功能应用而言，长城ATX12V 2.31版静音大师BTX-400SD电源有了明显的改进，主动式PFC设计、电路及接口设计，进一步提升了静音效果、稳定性以及扩展能力，更加贴合主流应用，为用户带来了更为舒适的应用体验。同时，随着规范的升级，长城ATX12V 2.31版静音大师BTX-400SD电源的延迟有所降低。CFX12V的交错负载能力提升，兼容性更好，可以更为自由的挑选CPU及显卡，而不用担心会出现支持问题。3C认证与节能认证就更不用提，长城电源早已是悉数支持。
