一、N-35G技术分析和简介
一：箱体和原料选用
箱体
箱体的重量关系到音响所发出声音的质量，重量轻的箱体在大功率输出声音时容易引起谐振，造成声音的失真。而重量较重的箱体则不易发生谐振。N-35G型整机采用12毫米音响用中密度板材，在最关键的前障板接合部分还采用了加强筋设计，加强筋的深度为同为12毫米，加上前障板12毫米的厚度，使音箱接合部位拥有相当于24毫米板材的强度，可靠地保证了箱体的刚性,有效避免了箱体谐振对于声音的影响，确保声音纯净无染。

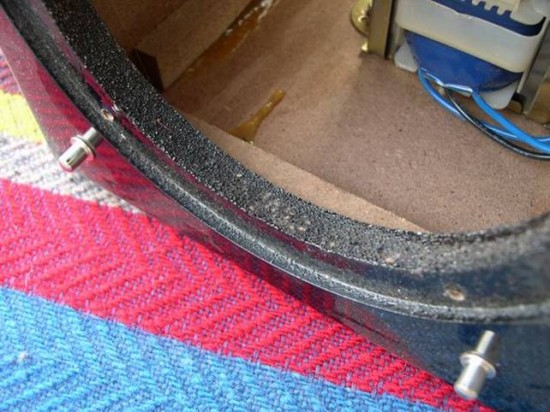

音响专用板材和加强筋
主滤波电容
电容对于音响电路的影响力是不容置疑的。由于过大的电容量可能会拖慢充放电的速度，因此在容量的选择上，N-35G上采用了4700uF级大型滤波电容，既保证充沛的电源供应，又拥有快速的响应能力。

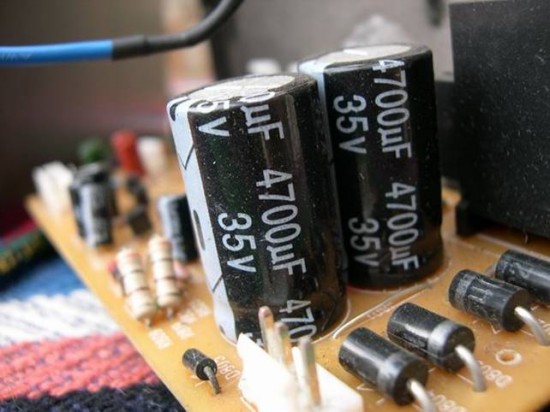

N-35G的主滤波电容
电源决定了有源音箱的输出功率。如果没有足够的功率支持，再好的扬声器也无法胜任低频和大功率下面的表现力，整体音质水平将会大打折扣。N-35G型的电源容量为60W，充沛的电源供应，是N-35G型完好音质表现的前提和保证。

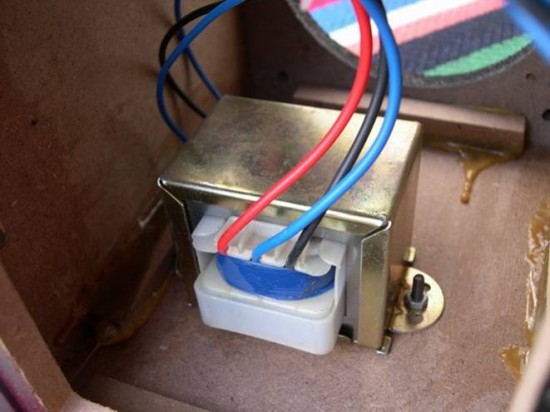

N-35G的大型变压器
多媒体音箱的配线部分是消费者容易忽略的地方，在发烧界，是非常讲究“咸菜”（线材）的。音箱的电源线和信号线分别是音箱到电源以及主副箱的联系桥梁。音频信号都在里面进行传输。因此，配线的好坏也相当大程度上决定了音箱音质的好坏。N-35G型的主副箱连线均采用了音响专用配线，对任何信号皆可完美传输，远非普通音箱所配的电线所能比拟。
二：单元设计
PP盆低音单元：
无论多媒体有源音箱还是HI-FI或家庭影院音箱，扬声器单元都是对音质影响最大的部件。出于音色的考虑，“N-35G”型低音单元的材质采用音色温暖的PP盆。该振膜具有极高的刚性和良好的内阻尼特性，其物理特性非常接理想振膜，听感上中频温暖，低频强劲，是制造扬声器的理想材料。为保证足够的灵敏度和阻尼特性，新扬声器单元采用了大型磁钢和特殊的磁路设计，使整个单元的各项特性均达到了较高的水准，为良好的音质打下坚实的基础。

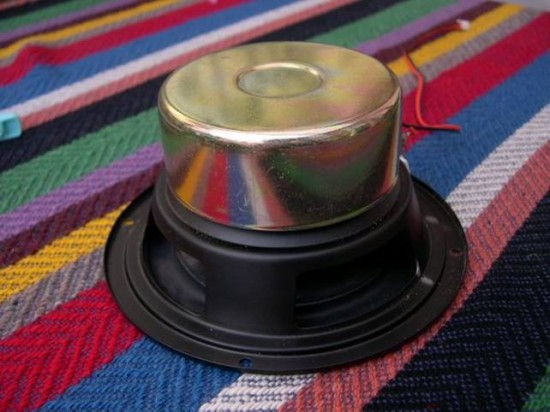

N-35G低音单元的大型磁钢
低音单元振膜的高刚性螺旋阵列补强设计：
对于扬声器振膜来说，最理想的特性是只发生位移不发生形变，而实际上几乎所有的扬声器在工作中（尤其是大功率状态下）都不可避免地发生形变，最典型的现象是扬声器在某些频段上产生分割振动，使频响曲线产生峰谷，带来严重的听感失真。如图所示：

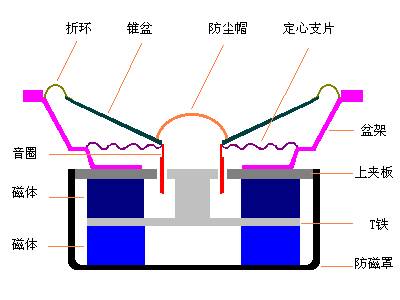

电动式扬声器结构示意图
这是典型的电动式扬声器结构图。发声的时候，音圈推动纸盆做运动，力的作用点位于音圈与锥盆的结合处。在运动的同时，折环会给锥盆一个牵引力，作用点在折环和锥盆之间。由于有力的作用点存在，锥盆的受力不是均匀的。一旦振膜的刚性不足，会在力的作用下产生形变。很多有源音箱在大音量时声音发浑发破，甚至完全丧失清晰度就与此有很大关系。因此，若要提高音箱的音质，就必须解决扬声器振膜的强度问题。针对这一问题，“N-35G”的低音振膜采用加厚处理，极大地增强了振膜的刚性，使中低频更清晰有力，最重要的是在很大音量下，仍能保持较低的失真，明显优于普通振膜，这也等于增加了音箱的最大不失真输出声压和动态范围。这是非常难能可贵的，很多多媒体音箱在中小音量时，音质还是不错的，但音量稍大其失真就明显增大并趋向崩溃，而N-35G低音单元所采用的加厚补强设计可以有效地减轻这一问题。

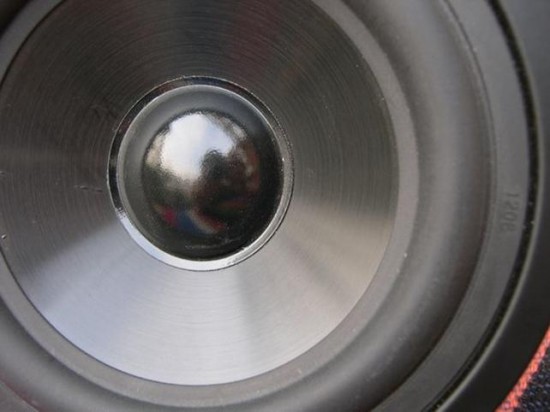

经过加厚补强处理的PP振膜
25毫米丝膜磁液冷却高音：

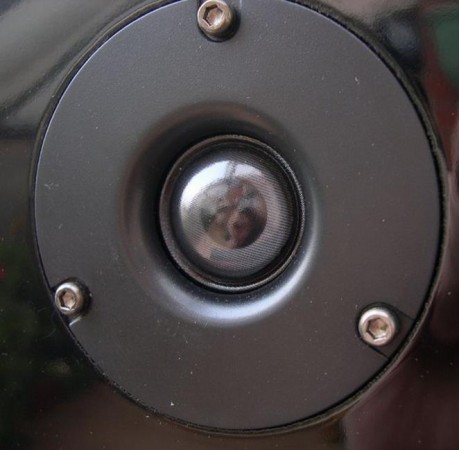

N-35G的丝膜高音单元
“N-35G”采用25毫米丝膜磁液冷却高音，振膜面积远大于普通多媒体音箱所采用的12毫米高音，灵敏度得以大幅度提高，对表现声音细节有极大帮助。由于多媒体音箱多为近声场聆听而设计，因此高音过亮易引起听觉疲劳。而丝膜的内阻尼特性优秀，因此高频绝不刺耳，听感上细腻柔和，延伸极佳，不易引起听觉疲劳。
三：内部电路分析
高成本高性能的电子分频设计
1. 为什么要分频
讲到电子分频，首先要谈一下为什么要分频。人耳对声音频率的感知范围大约在20Hz - 20KHz之间，频率跨度较大，而目前主流扬声器由于受原理和技术的限制，尚不能用一只单元来完美重播人耳所能听到的所有频段，因此出现针对不同频率的高音单元和低音单元。目前多数多媒体用低音单元的频率范围大约在40Hz - 4KHz左右，高音单元的频率范围大约在2KHz – 20KHz左右，从上述参数不难看出，至少要两只以上的单元才能覆盖人耳所能听到的全部频率，而分频器就是连接高音单元和低音单元，使之同步协调工作的桥梁。
从另一方面，由于高音单元的承受功率较小，如果输入较大功率或工作在低频段极易造成高音单元损坏甚至烧毁，因此也需要分频器对频率进行分割，使高音单元工作在安全的频率范围内。
2. 分频器的工作方式
分频器按工作方式可分为两种：功率分频和电子分频。功率分频如上图所示：是在音乐信号进行功率放大之后进行分频，通过高通、低通、带通等无源滤波器组成的分频电路，把高音和低音信号分开，分别送到相应的高音和低音单元。功率分频器多数采用电感（L）和电容（C）构成，下图就是一个典型的功率分频器。

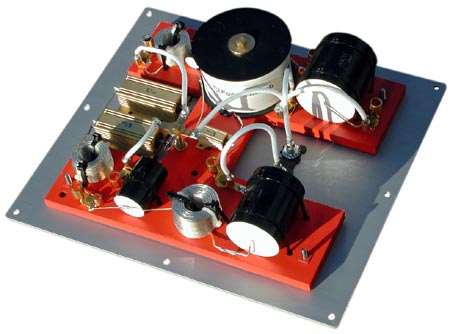

传统功率分频器
功率分频器优点是结构相对比较简单，成本较低廉，生产和制造较为方便。对于多媒体音箱，功率分频器最大的优点是每声道只需一台功放即可，成本低廉，所以被应用广泛，目前几乎绝大多数有源音箱都采用功率分频器。
功率分频器的缺点是电感线圈体积较大，存在直流电阻，有较大插入损耗，同时还降低了阻尼系数。阻尼系数反映功放对扬声器的控制力，其数值是扬声器阻抗和功放内阻+传输阻抗的比值，功放的典型内阻是0.1欧，而多数功率分频器的内阻要超过功放的内阻甚至达到0.2欧以上，也就是说功率分频器使阻尼系数降低了一半甚至更多。因此，功率分频器对控制力有着很大的负面影响。
目前几乎绝大多数多媒体音箱都采用集成功放，推力和控制力都非常有限，而功率分频器的插入损耗以及对阻尼系数的影响更进一步恶化了集成功放在推力和控制力方面的缺陷，使低音浑浊模糊，丧失应有的细节。很多多媒体用户反映低音速度慢，声音不清晰，其实就是功率分频器的插入损耗在作怪。
另一种更先进的分频方式就是电子分频或称主动分频。与功率分频不同，电子分频是在音频信号送入功放之前，先通过电子分频电路进行分频，然后把分频后不同频段的信号分别送到各自的功率放大器，驱动不同频段的扬声器单元。从上图不难看出，电子分频成本极高，功放数量需要成倍增加。
电子分频的优点很多，首先由于功放直接推动扬声器，没有功率分频器所产生的插入损耗以及对阻尼系数的影响，因此电子分频可明显提高功放的控制力，增加全频段的分析力，使扬声器收放自如，声音清晰有力，速度感强。其次，电子分频的精度容易控制，采用优质器件可以很精确的控制分频点，使高低音单元各自工作在最适当的频段上，彻底发挥扬声器的性能，而这一点是功率分频很难实现的。
电子分频的缺点主要是成本较高，因为一个通道就要一台功放，功放数量需要成倍增加。另一方面，电子分频的设计和调试较为复杂，有较高设计难度，因此在多媒体领域应用很少。
高性能电子分频功放
由于采用电子分频的缘故，N-35G共配置了4路功放，功放数量增加了一倍，其成本要远远高于普通的2.0音箱。由于高音和低音单元的特性和需求不同，N-35G灵活采用了1875+7265的功放组合。

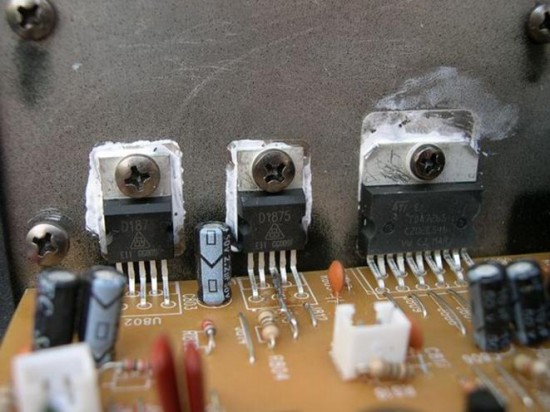

N-35G的功放组合

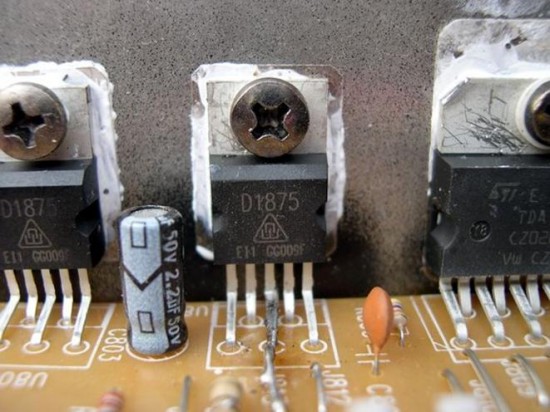

高音通道采用1875芯片
高音通道采用了1875功放芯片。由于多媒体音源普遍存在“数码声”，听感较为粗糙，而1875音色丰满圆润，高频柔和细腻，能够中和多媒体音源较为粗糙的数码声，因此用在高音通道中非常适合。

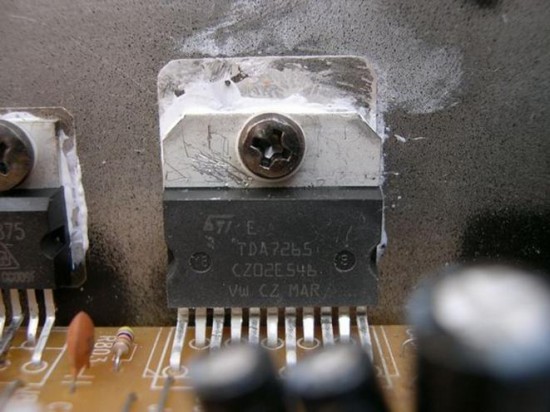

低音通道TDA7265芯片
低音通道采用ST原厂的TDA7265芯片。TDA7265功率较大，推力强劲，本身就有不错的控制力，配合电子分频更能彻底发挥其控制力强的特点。
从总体效果来看，1875+7265的组合是非常成功的，充分发挥了两种芯片各自的优势，既保证了足够的音响性，又能在播放时很自然的流露出浓浓的音乐性，采用不同芯片的组合确实是个不错的创意。
隔离式进线设计：
信噪比，是关系到音乐回放质量的关键因素。噪音过大，再好的音乐也会听不清楚。因此，信噪比是衡量音频设备的最重要参数之一。而线路设计中，线路离的越近，越易受到干扰。为保证最高的信噪比，N-35G型采用了全新的隔离式进线设计，即音乐信号从上端引入，交流电源从下端进入，内部走线完全分开，这样做可以有效地隔绝220V交流电源对音乐信号的干扰，保证信号纯净无染，是彻底按照高保真原则进行的发烧设计。
二、N-35G的音质分析
1. 整体风格重视中频
对于多媒体有源音箱来说，追求好音质是设计的主要目的。而在高档HIFI音箱上，音箱的音乐风格往往由音箱设计师的水平和音乐素养决定。一款经典的音箱，应该能够体现出设计师对于音乐的独特理解以及想要表达的音乐风格。N-35G型从设计之初就下了很大功夫确定音色风格，并根据多媒体声卡的特点进行了整体音质的设想和评估。

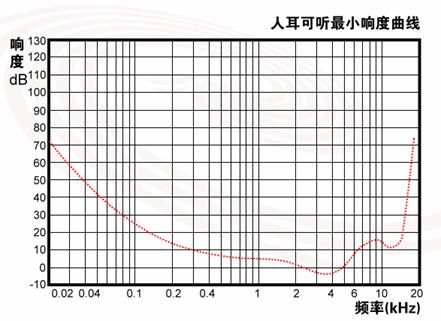

在声音的频段中，人耳对于中频的敏感度是最高的，这一点在人耳的等响度曲线上面得到了证实。如图所示：
而人耳对低频以及高频的敏感度则要比中频低10倍以上。正因为此，中频被称为声音的灵魂。因此，做好中频是一款好音箱的基本要求。N-35G型采用了PP盆单元来回放中频。PP盆单元的音色温暖，在频响曲线上表现为回落较慢。因此人声较为醇厚，能够引起听众的遐想，别有一番韵味。从多数论坛的留言显示，大部分消费者喜欢温暖、醇厚的中频。
2. 高频柔润，最适合多媒体应用
在高音上，由于多媒体声卡的高音多数较为粗糙，且多媒体的聆听以近场聆听为主。因此以金属膜为代表的较亮的高音易于暴露多媒体声卡在高频上的缺陷、长时间近场聆听后容易引起听觉疲劳。N-35G型对高音略微进行了柔化，同时选用了25毫米丝膜磁液冷却高音，听感上细腻柔和，延伸极佳，不易引起听觉疲劳，最适合长时间近距离多媒体应用。
3. 低频快速有力
在低频上，N-35G型的低频重视质感而不是量感。真正的低频应该是听者感觉到的，而不是“听”到的。市面上的许多廉价多媒体音箱的低音大多失真严重，能够清楚听到失真后的嗡嗡声。而这种失真却被大部分没有良好听音经验的用户认为是一种震撼。对此，N-35G型在设计之初就提出了要做真正的低频。
得益于电子分频不存在传统分频器的插入损耗以及阻尼悉数较高的优势，N-35G型的低音在实际聆听中表现得干净有力，清晰通透。实际上，低频快速有力，控制力强正是电子分频最大的特点。
4. 不失真音量较大
同样得益于电子分频多路功放的优势，使每个单元都工作在最佳条件下，再配合N-35G强劲的电源供应和优秀的扬声器设计，N-35G在最大不失真音量方面表现出众。由于原理上的优势，N-35G拥有同价位音箱中最大的不失真输出音量，想体验什么叫爆棚和动态，N-35G在同价位音箱中将作出最佳的诠释。
5. 音场鲜明，分析力出众
仍然是源于电子分频的优势，N-35G的音场和分析力同样有超越同价位音箱的表现。由于电子分频有效提升了功放对扬声器的控制力，与多数音箱仅靠提升中高频来获得解析力的错觉和假相不同，N-35G的分析力是全频段的，在所有的频段上对音场的刻画都细致入微，在播放一些录音优秀的曲目时，N-35G的音场宽广，定位鲜明，无论听音乐还是玩游戏，都能轻易的分辨出声像的方位感和移动感。从N-35G的表现，我们不难体会出为什么众多专业监听箱都采用电子分频的原因。
N-35G型的整体风格倾向于一种成熟的声音，人声非常醇厚，讨人喜欢。适合配合不同的多媒体声卡，显示了对于各种声卡良好的兼容性。同时信噪比很高，保证了声音的纯净，拥有极佳的细节表现力。
三、测试说明和注意事项
1. 适当煲机
2. 正确连接
由于N-35G采用电子分频设计，高低音拥有独立的功放电路，因此主副箱的连接需要两条喇叭线，高音和低音各走一条，互不干扰。需要注意的是，高音单元的承受功率要远小于低音单元，工作频率也完全不同，如果连接错误有可能导致高音损坏。因此在测试时务必注意正确连接，这一点与普通音箱完全不同。为便于区分，保证连接的正确性，厂方提供了不同颜色的配线，正确连接请参考下图：

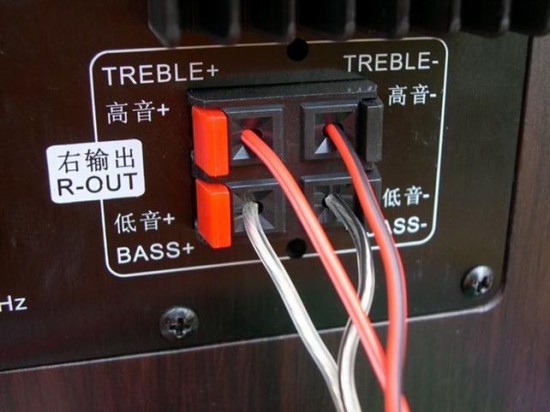

主箱喇叭线的正确接法
副箱喇叭线的正确接法
3. 适当摆位
4. 适当调节音调
由于用户的使用环境千差万别，不同音源也有着不同的声音风格和走向，因此应根据测试的空间环境（如房间大小，摆放位置、吸音状况等）以及测试声卡的声音风格灵活调整音调，以保证测试的准确性。
四、N-35G的技术参数
N-35G产品参数：
功 率：20W*2+18W*2
扬声器单元：高 音 1.25寸
中低音 5.25寸
频响范围：60Hz-22KHz
信 噪 比：90dB(A计权)
分 离 度：40dB
尺 寸：W182*D222*H285
重 量：9Kg
价 格：528元
