三诺摩机大赛三十名决赛入围名单一经公布，立刻引起了业界的巨大反响，其中，海选总分排名第一的58岁资深摩机强人宫能荣先生，更是受到了广泛关注。身为仪表技术开发工程师，仅用1元钱超低成本打造音箱，拥有电流电压混合负反馈技术专有权，到底是一位何等高人呢？请随我一起来走进他的摩机世界吧~~
基本资料
姓名：宫能荣
年龄：58
职业：仪表技术开发
摩机绝招大公开：

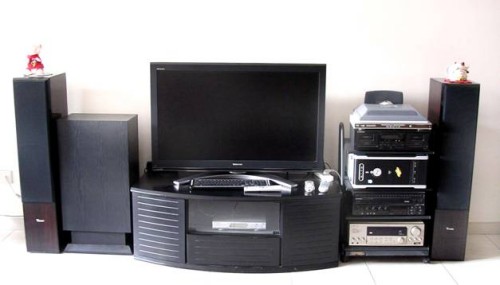

我从小就喜欢无线电，小学时自已做矿石收音机，中学时做半导体六管机，十八岁参军，在军区通信部队，因总工看到我做的收音机叫我做了他的助手，从此干了一辈子的电子电路。业余时间我喜欢听音乐，古典、民歌、流行都喜欢，七十年代自已做录放音机，八十年代自己做音箱功放，九十年代做AC3音响，亲友的音响都是我来做。下图是我自己做的AC3音响。单买箱体、喇叭，5.1功放自己改造成电流电压混合负反馈放大器，大约1200元。我在2000年用800元为朋友做一套AC3落地音响，来试听的朋友都认为音质可比万元成品。

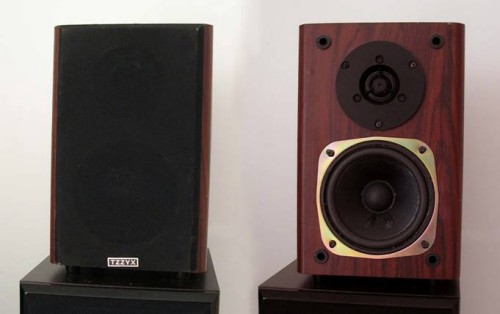

我的多媒体音箱80元成品，自己将前倒相孔安上高音单元，在箱后新开倒相孔，费用20元。

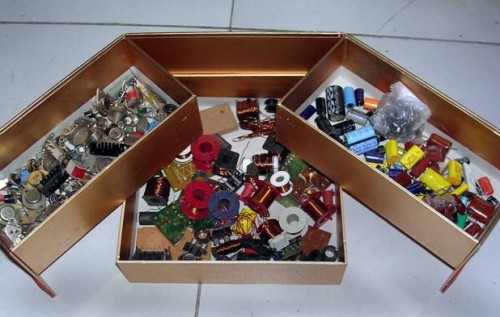

所有功放都改造成电流电压混合负反馈放大器。分频器都是自制，电感都自己动手绕。分频元件一大盒（见下图）

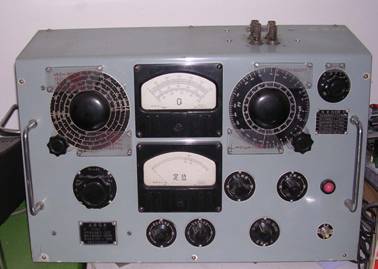

接下来，介绍一下我的摩机工具：测电感量的仪器Q表，采购于二手市场900元，是自制分频器的好工具，没有Q表的朋友可以用土办法，在功放输出接个100欧的电阻串入电感，加入正弦音频信号，分别测量电阻和电感上的交流电压，算出感抗就可换算出电感量。

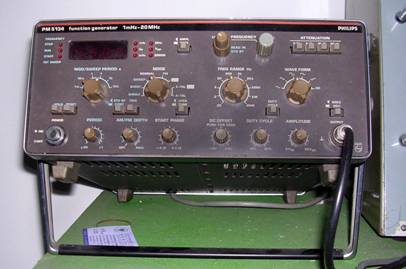

标准信号发生器，采购于二手市场1500元，是摩机主要工具，朋友们也可用煲箱工具软件将电脑当信号发生器。煲箱工具：计算工具eTools2.1.exe绿盟下载；煲箱工具RunIn.exe绿盟下载，带信号发生器。

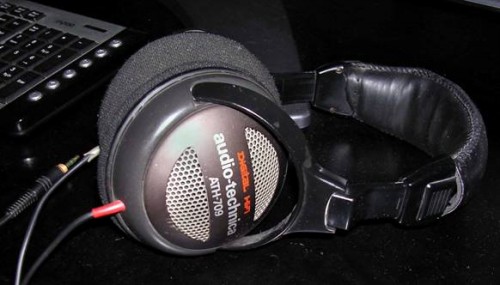

摩机还有一件重要工具，要有一个高保真声源用，来与摩过的音响做对比，我是用一个高保真耳机见图
我认为高保真耳机的声音还原是最好的，接一般放大器的前级或直接接电脑都能真实还原原声，这是因为它是高阻元件，等效为纯电阻，没有动圈喇叭的感性瞬态失真，它是完全工作在线性区，没有交调失真，它直对人耳，没有空间的相位失真。用来对摩过的音响做对比能发现音域的不平衡和各种失真问题。但好的高保真耳机价格不菲，800元左右。没有高品质音源对比很难保证调出高保真的音响。

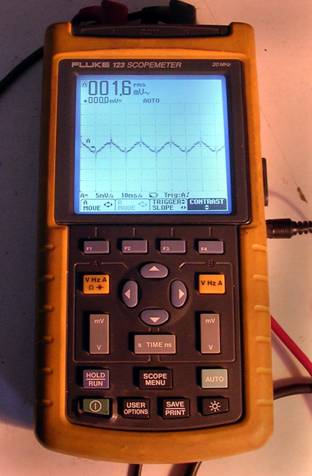

还有双踪示波器，能看到波型立刻可分析问题原因，但这东西太贵，7000元左右，一般业余摩机者都是靠耳朵听了。
我很高兴在这里有机会和摩机的朋友交流经验，我认为追求音响的高保真与高性价比是我们共同的目标。要根据自己的经济能力，不能一味追求高保真。
首先要选定喇叭单元。跟据自己喜欢的音乐风格选单元，北欧单元适合古典、民族类风味，北美单元适合重金属、游戏、大片类。没有全能单元，日本喇叭不能要，只有国产单元属于折中类。我的客厅音响，中低音选用法国羊毛盆子弹头长冲程单元，线性好，音色、音域都不错，单价150元，高音选用配套法国丝膜液冷单元音色柔美，适合听歌曲和纯音乐。单价100元，重低音买了个二手进口成品，频率42-18HZ与中低音单元正好匹配。单价200元。光喇叭成本占总成本80%。
第二要自己做分频器。像三诺N35G、N50G这样电子分频当然好，用在小功率多媒体音响可以，但自制大功率音响用电子分频成本太高，还是用LC分频性价比高。买现成的分频器不可取，也不可按喇叭标称阻抗设计，一定要根据喇叭在分频点上的实测阻抗自制分频器，建议用二阶LC分频，相位控制比较好。我上面提到的计算工具中有分频设计。高音单元一般灵敏度较高需要衰减，注意要用串并联电阻按单元在分频频点上的实测阻抗衰减，不可只串电阻衰减，衰减设计在计算工具中也有。

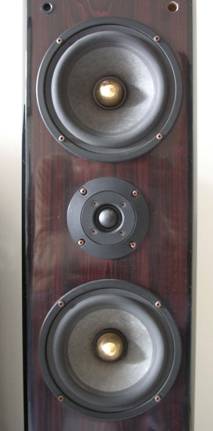

下图是我的喇叭单元。
分频点选择要根据高低音单元的实测频响决定，一般在2-4KHZ，电流型放大器频响好可选在3.8-4.2 KHZ之间。分频点高可避开人声的敏感频段，减少高频单元串入低频大信号，从而减少交调失真，分频点高电感用的小，分频器插入失真减少，音频功率损失减少，也可降低成本。当然前题是中低音单元的频响要可达到。
第三是功放，现在高保真功放第一位的还是真空管功放，新的专门为音响设计的真空管已将高保真功放达到了空前的水平，但价格也达到了空前的高度。第二位是场效应管功放，保真度较好，但因集成度低，成本较高，已边缘化，渐淡出市场。第三位是方兴未艾的数字功放，高效低热，已出集成模块，成本下降，是中档音响的选择。但其数码失真与滤波毛刺为高保真音响所唾弃。第四位是晶体管集成功放，虽然保真度最差，但其电路集成度高，价格低廉，是目前产量最高的功放，尤其是中、小功率功放，几乎是不二之选。其中绝大多数用的是电压负反馈电路，也有改进的电流负反馈电路用于高保真功放，但因需要直流零点伺服电路配合，成本高调试复杂，不合适批量生产。
而我在电流电压混合负反馈功放文章中介绍的新型晶体管功放，即保留了低成本、又不用直流伺服，易量产，超过数字功放保真度的水平。是生产多媒体音响和晶体管功放摩机的最佳选择。我的功放是买的二手报废的假AC3功放50元，但有5.1声道输入切换,内有四路100W晶体管分立元件功放，修好并加两路50W环绕功放, 也是10元买的报废双声道功放，将电源和功放板拆下装进AC3功放中并都改造成电流电压混合负反馈功放。与法国单元配合很完美。
先将最主要的与摩机朋友们交流共勉。另外还有箱体设计，前级电路，音调音量电路，电源电路，音源摩机等方面，在这里不一一谈了。有机会再交流。
