俗话说，金窝银窝，不如自己的草窝 。专业媒体的拆机报告自然有其优越之处。从非专业的个人角度来拆，自然有不同的体会。(而且，看到数码多拆机报告之前，我已经完成了，不发出来也太对不起自己，对不起M6了)
本文仅作讨论交流，拆机请谨慎，必然造成的一切后果在拆卸之前要想清楚再动手。
M6 的做工十分精美，各处严丝合缝，即使你想暴力拆开，也是无从下手。开始的关键，在于寻找第一突破点。用指甲在 M6 四周找到 2 个可以略为撬开的部分： USB 接口上方与前盖衔接的部分。不过这部分结构脆弱。第二处就是电源按键与前盖之间，这个部分结构强度大，又靠近其中一个卡扣的位置，比较适合。用拇指的指甲插入电源建与前盖的缝隙之间稍用力撬，这时可以看到邻近的卡扣略为松开，这时用指甲沿着缝隙华东，撬开电源建所在侧面的后盖。依此类推，完整取下后盖。可以发现电源建附近的卡扣变形比较严重，如果拆卸得当，其他卡扣的损伤程度应该较小。全部拆开之后可以发现前盖部分的结构是一个单向的卡扣，一旦压入就很难再次拆开，拆开必然伴随着卡扣的松动。这也是强烈不建议大家进行拆卸的原因。

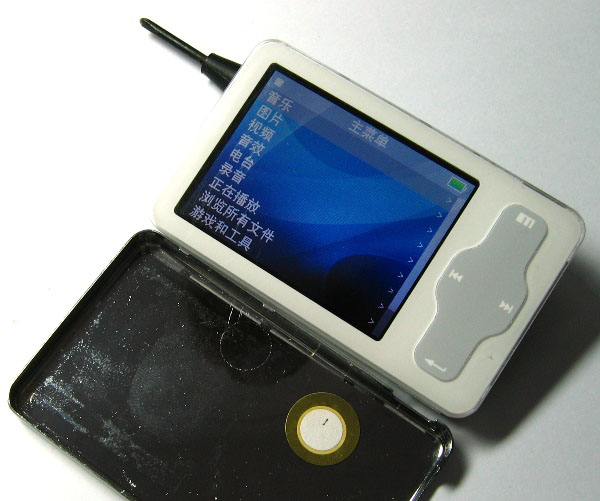

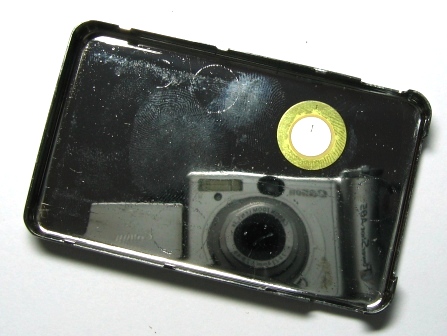

打开了金属后盖，首先可以看到后盖上有一个小的压电陶瓷片。这就是滑动触模键的时候嘀嗒声声的由来。压电陶瓷片这种发声结构在电子表等处已经广泛采用了，优点就是节省体积。

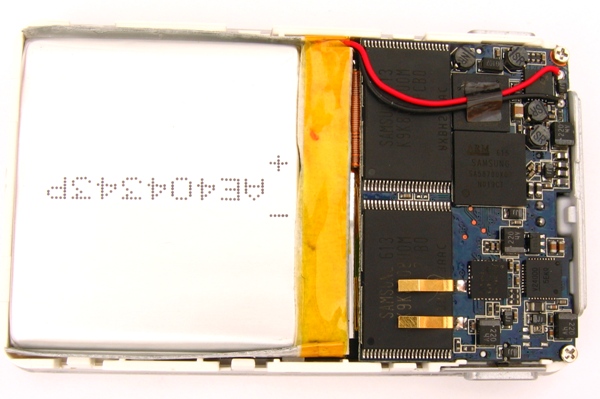

后盖取下，翻转 M6 伏卧于桌面上（注意保护前表面不被划伤）可以看到占据2 /3 面积的就是 700mah 容量的聚合物锂电池，这样容量的电池使得 M6 最长实测播放时间达到了 20 小时 50 分（请参见逆风 8084 版主的相关评测文章）。聚合物锂电池在容量，重量等方面都比一般的锂电池有一定的优势，比较特别的，还可以允许一定程度的弯曲。（当然我没有去实验它可以弯到什么程度，呵呵）

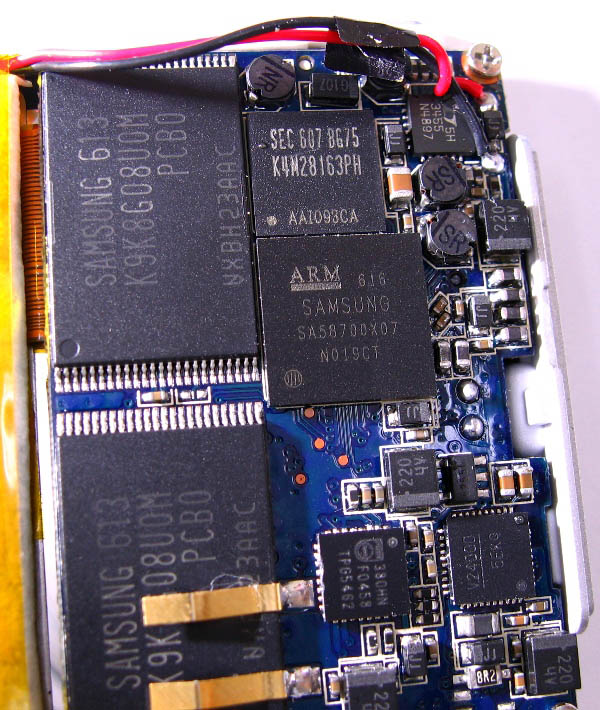

除了电池之外的区域，就被一小块蓝色电路板所占据：电路板的这一面聚集了 M6 内部的大部分重要元件。依次来看仔细：
首先两块大大的就是三星的闪存芯片，平日里闪存芯片属于娇小的一类，但是和 M6 的其他芯片比较就变成了庞然大物。这两块都是 K9K 8G 编号的，可知每一片容量为 8Gbit 也就是 1GB 。这是一台 2G 的 M6 。闪存芯片上方的金色触片就是连接压电蜂鸣器的触片。

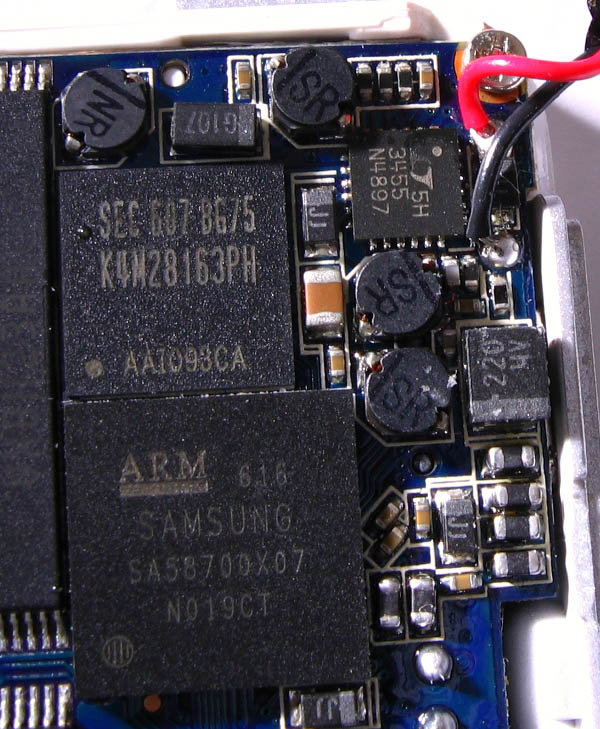

接下来就是三星的主控芯片。 SA58700X07 采用 ARM9 核心，标准运行频率 200mhz。 有比较强的运算能力。 M6 能完成诸多功能以及实现以后的功能进一步扩展提升都要归功于 ARM 核心的灵活性。
离主控最近的就是 sec 开头的三星 sdram 。三星的 sdram 命名规则比较复杂，这个芯片又是比较新的技术，查找起来大费了一番周折，最后基本确定这枚芯片的容量为 128mbit 即 16MB 。数据位宽是 16 位，速度 7.5 纳秒。（如有错误之处，请不吝指正）大容量的内存为 M6 今后的功能增加奠定了坚实的基础。
对音质影响最大的就是这枚飞利浦的 DAC/ADC 芯片了。它的体积非常之小，上面的字迹也细小之至，从多个角度拍了很多张照片才拍下一张清晰的图片。编号 380HN 的就是改进版的 UDA1380 。 M6 的音质得到诸多肯定与使用这片优质的 DAC 是分不开的。有了好的芯片并不一定能造出音质优秀的产品，不过如果没有指标过硬的芯片，优秀的音质只不过是空中楼阁。
“飞芯”旁边的是编号为 V24000 的收音芯片，三洋制造。这块芯片较少有机器采用。芯片体积小，不过因为 M6 元件排列密集程度较高，这片芯片的性能未能良好发挥。 M6 从 1.005 固件之后收音效果有了比较明显的提升，不过仍然逊于 E3 的收音灵敏度。在信号较强的地方其收音音质量还是不错的。
最后出场的就是被电线遮挡的 LTC3455 。这块电源管理芯片有很强的保护功能和很高的转换效率。（标称最高达 96% ），同时实现了 USB 供电，限流充电，内置电池供电之间的无缝切换。 M6 以后支持的电池盒充电 / 供电可调功能就通过电池盒输出电压的调节和这块芯片的管理来实现的。M6的超长续航他的功劳不小。
剩下的电感，电容排列的错落有致，多层 PCB 的采用使得元件的排列能够更为紧凑，也使得元件作用的分析工作变得困难了许多。如此密集的排列方式是在MP3/PMP播放器中少见的，M6如此密集的排列，仍然拥有非常出众的信噪比，是非常难得的事情。

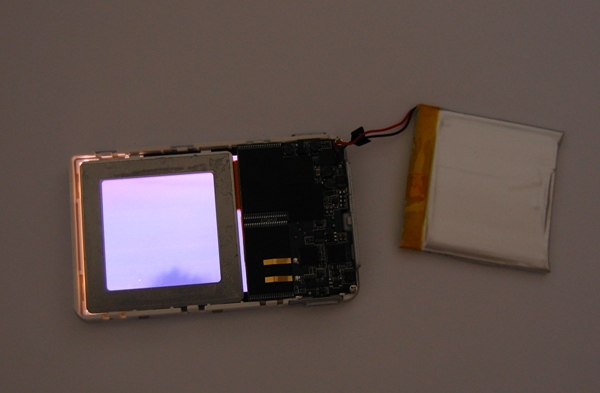

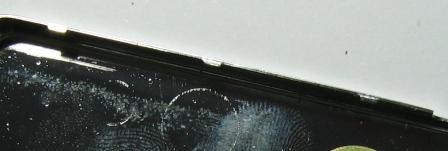

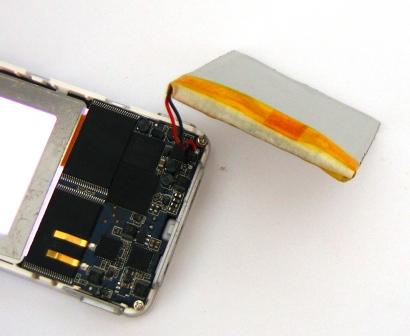

下一步是拆下电池。电池通过不干胶粘贴于屏幕上方的一个金属支架上。取下的时候要小心，慢用力。可以看到昂贵的屏幕的背面。在光线较暗的地方可以看到，屏幕背面光可鉴人的表面有背光透出。提示千万注意不要划伤那银光闪闪的一层，它是反射背光使之均匀投射到整个品目的关键部分，如果划伤或被腐蚀（手印等）就可能在屏幕正面看到明显的痕迹。 2.4 寸的屏幕价值不菲，（似乎是几十美刀）坏掉了可就破产了，切记，切记。
拆下电池，可以卸下金属片，进而取下屏幕，翻转就可以看到电路板的背面。不过我用的方法是拆下触摸键盘的连接线（造成我装回去的时候极为吃力。。。。。大家真想拆就不要拆下排线，切记）总之，最后把电路板翻过来了。（翻转的时候垫了一块眼镜布，防止电路板划伤屏幕背面反光层）

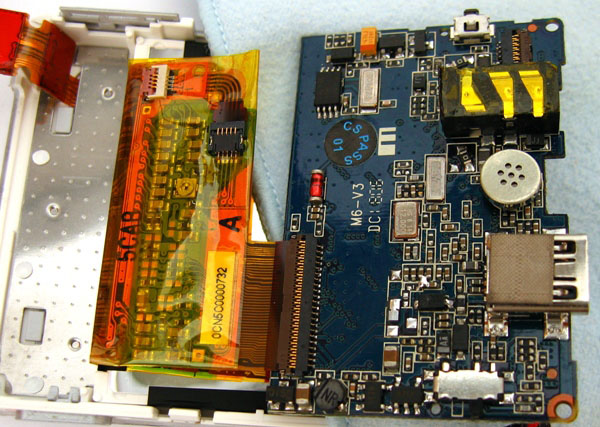

电路板的背面和正面一样复杂，不过芯片少得多了，大多是电阻和电容。
唯一的一块多引脚 IC ，功能不明，也许和屏幕亮度控制有关。（如果有误请指正）
其他几个比较显眼的就是电源按钮的微动开关， hold 开关，耳机插座（值得注意的是耳机插座的触片是镀金的，上面垫了一块绝缘的塑料片。）内置的麦克风（ M6 的录音效果不错，当然这也和飞利浦的那块 DAC/ADC 芯片有关） USB 接口（ USB 接口垫了一块有弹性的金属网面结构，把键盘背板同时接地，避免了触摸键受到干扰）

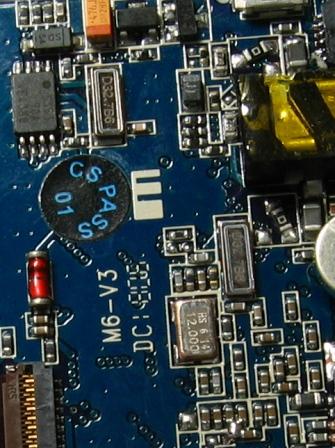

3 片银亮的是 3 个贴片晶振，其中一个 12.000m 的应为主晶振，供应主控芯片的。另 2 个相同的晶振，似乎一片是屏幕相关，一个与时钟电路相关（如有误请指出）想到前段时间发现自己 500 多的卡西欧电子表里面用的也不过是桶形晶振。。。值得表扬一下。（顺便提一句，我的手表里面可充电的 CTL1616 相当的难以买到。。。郁闷中）

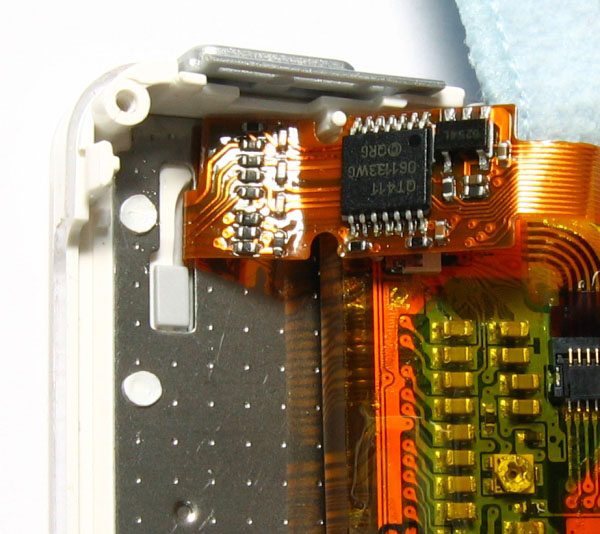

最后就是排线以及触模键部分。屏幕的排线内部还有大量的电阻电容（还发现一个可调电阻。。作用不明。。），柔性电路的设计是有一定难度的，也较少在 MP3 上使用。这点值得佩服。触摸噢间的排线上面是昆腾的触摸识别芯片。最后是触模键的背板。这是一个金属板，可以屏蔽外界干扰，保证触模键的正常工作可以发现触模键的背板是通过融化前盖的塑料柱来固定的。如果要更换或者查看触摸键的结构，前盖有很大可能性会报废，所以就没有拆开。大家见谅。
拆机的最后一步就是各归其位。键盘的排线费了好大功夫（我的拆卸方法造成重连接的时候操作十分困难——有点像腹腔镜手术，搞得我几近崩溃，看来我不适合做外科。。。我可以把 M6 放在一边一会再来。。病人可不能这样了。。。 ）作一建议不要碰排线，取下屏幕并翻转也许要好得多（我拆的时候还没有任何资料可以参考，比较可怜，呵呵）
给出归位后的照片。好在还能正常工作，呵呵

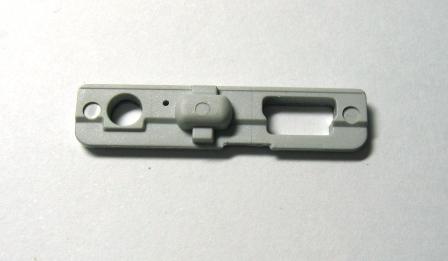

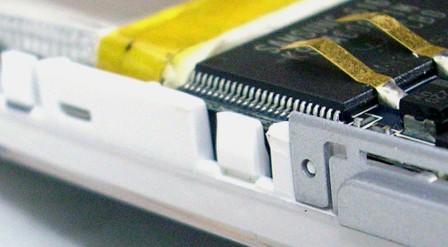

这个是USB接口附近的挡板。
最后用尖嘴钳小心修饰金属后盖上略有变形的金属卡扣，依照原位压入，一台完整的 M6 又出现在面前。
只有你意识到可能会失去它的时候，才越发觉得可贵 。这是 M6 拆机过程最深的感悟。
