查看边界集

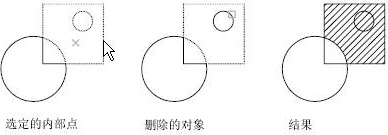

删除边界：将多余的对象排除在边界集外，使其不参与边界计算。

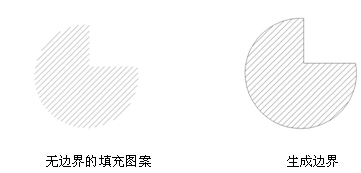

重新创建边界：以填充图案自身补全其边界，采取编辑已有图案的方式，可将生成的边界类型定义为面域或多段线（ ）。
查看边界集：点击此按钮后，可在绘图区域亮显当前定义的边界集合。
此外，新增的“动态预览”功能也极为实用，选取此选项后，随着每次添加或删除边界集，填充效果也将实时显示。
2. 填充图案部分的改进主要有4方面：自定义类型的图案填充、图案填充原点、相对图纸空间调整图案比例和渐变色填充。
自定义图案：此功能允许设计人员调用自行设计的图案类型，其下拉列表将显示最近使用的六个自定义图案，也可以点击列表后面的 按钮开启“填充图案选项板”对话框，通过预览图像，选择自定义图案。

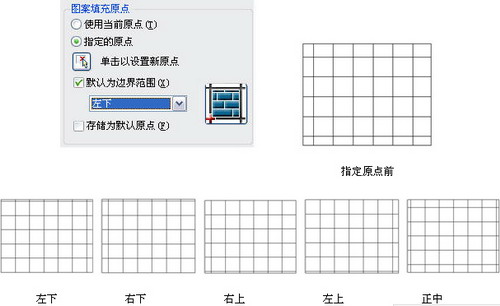

图案填充原点：在实际的绘图过程中，有时需要将填充图案严格对齐到某个局部边界，此时就需要指定原点，在早期版本的ZWCAD中使用snapbase参数实现，在08i版中我们把这个参数的功能设计在界面上，这就使得执行更加方便， 在用鼠标指定了原点后，可以进一步调整原点相对与边界范围的位置，共有5种情况：左下、右下、左上、右上、正中，另外在选择了“存储为默认原点”选项后，可将原点坐标信息保存起来，避免重复设置，原点坐标值通过系统变量 HPORIGIN 查看。
指定原点后
相对图纸空间调整图案比例：此选项只可用于图纸空间的布局中，勾选 后，填充图案的实际比例将以设置比例与布局的比例的乘积计算。比如布局中的一个视口的显示比例定义为1：10，激活此视口，对其中的两个三角形做图案填充，左边图形以 填充，右边图形以 填充，分别乘以10，则两个图案的实际比例为10和30。
