为拆疯：外显工艺 内藏匠心 锤子坚果R1拆解

为拆疯：外显工艺 内藏匠心 锤子坚果R1拆解：拆解难度中等·内部布局紧凑·工艺用料上乘。

拆解所用到的主要工具有：螺丝刀、吸盘、撬片、镊子、加热台、屏幕开启器等。

在拆机之前，我们先要关闭手机的电源。

之后我们将SIM卡托取出。

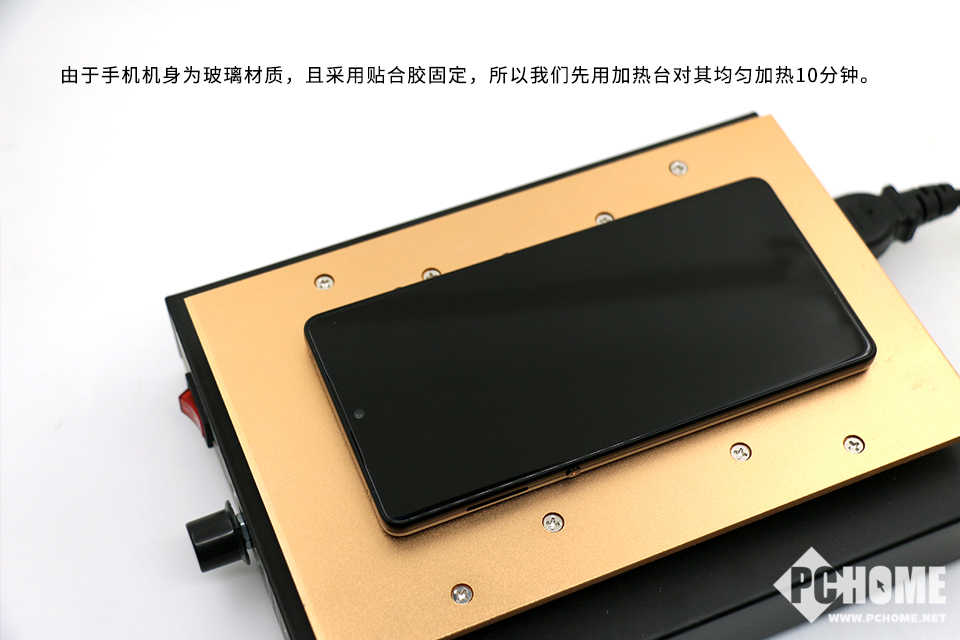

在加热完毕后，我们使用屏幕开启器掀开一道缝隙，然后使用撬片沿着屏幕四周慢慢撬开屏幕，由于我们预先加热的缘故，过程难度并不大。

由于全面屏的设计，锤子坚果R1的指纹识别位于机身背部，所以在掀开机身时要格外小心，以免拉断排线。

锤子坚果R1的机身背部布满了石墨贴和塑料盖板，基本上覆盖了所有的元器件，上部为主板，中间为电池，下部为副板，整体结构整齐紧凑。

锤子坚果R1机身背部集成了来自汇顶科技生物识别方案的指纹识别以及NFC天线，紧贴机身，几乎不占据空间。

锤子坚果R1内部很复杂，色调以黑色为主，元器件保护措施完善，固定用的螺丝比较多，排线也很整齐，足见一款顶级旗舰机的品质。

在拆掉无线充电线圈之前，我们需要先撕掉贴在电池的一层散热石墨层。

接着我们使用螺丝刀取下固定在主板表面的金属盖片和黑色塑料盖板。

接着我们断开主板与电池、无线充电线圈、天线等的连接。

接着我们取下无线充电线圈，值得一提的是，锤子坚果R1拥有10W快速无线充电功能。

撕去覆盖在屏蔽罩上的散热石墨层，取下前置摄像头。

锤子坚果R1的前置摄像头拥有2400万像素，F2.0；同时，在摄像头上部还集成了光线传感器，也正是如此坚果R1才拥有了高屏占比的“美人尖”全面屏。

我们使用螺丝刀取下最后几颗固定主板的螺丝。

由于锤子坚果R1采用了全面屏设计，所以并没有多余的空间给手机听筒，而是将听筒放置在摄像头旁边，通过导声管传递到顶部小孔，与之对称的是麦克风。（蓝色为听筒，红色为麦克风）

锤子坚果R1主板中的元器件几乎全部被屏蔽罩覆盖，没有多余空间，而且由于独立的降噪和光线传感器，主板中元器件较之前要多不少。

锤子坚果R1主板正面主要元器件。

锤子坚果R1主板反面主要元器件。

接着我们取下后置双摄，锤子坚果R1后置1200万+2000万像素摄像头，F1.8+F1.75，支持光学防抖和电子防抖。

使用螺丝刀取下手机下方的副板。

将扬声器取下。

在锤子坚果R1的副板中主要元器件是Type-C数据接口、扬声器以及麦克风。

取下用于模拟实体按键触感的线性马达。

最后我们取下电池。

锤子坚果R1的电池容量为3600mAh，拥有18W QC4+快充功能。

锤子坚果R1采用了美人尖全面屏设计，这种设计对手机的内外工艺要求都非常高。通过拆解我们发现坚果R1的内部布局十分的紧凑合理，空间利用率高，而且对于手机元器件的保护以及散热设计都比较到位。同时，在用料方面坚果R1也十分讲究，彰显了一款顶级旗舰手机应有的品质。锤子坚果R1整体拆解难度中等，但拆解过程需要注意力度，避免损坏内部元器件。
