纳祥科技又一新品力作NX4919来袭！NX4919是一款I2S数字AB类双声道音频功率放大器芯片，带静音控制脚功能，内含有数字去加重模块、插值滤波器、Multi-Bit数模转换器、输出模拟滤波器，并支持大部分的音频数据格式。
纳祥科技又一新品力作NX4919来袭！NX4919是一款I2S数字AB类双声道音频功率放大器芯片，带静音控制脚功能，内含有数字去加重模块、插值滤波器、Multi-Bit数模转换器、输出模拟滤波器，并支持大部分的音频数据格式。
NX4919基于一个带线性模拟低通滤波器的四阶Multi-Bit Δ∑调制器，自动检测信号频率和主时钟频率，在2KHz和200KHz之间自动调节采样率。当SHUTDOWN管脚电压为GND时，芯片工作在关断模式下，此时芯片的功耗极低，IQ仅为0.4uA；同时芯片内置噪音消除电路，消除了芯片启动和关断过程中的噗噗声和咔嗒声。

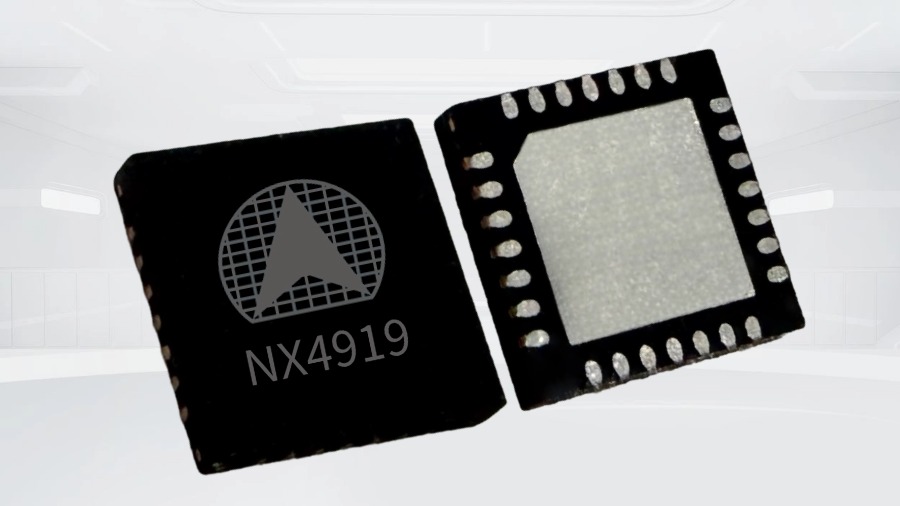

NX4919 采用 QFN28 封装，具有输入工作电压范围宽（3.3V~5.0V） 、 外围简单、 成本低等优点，是高保真、小功率电子产品的理想器件。
在芯片特征方面，NX4919表现如下——
① Muti-BitΔ∑调制器， 24 位 D/A 转换
② 3.3V~5.0V 工作电压
③ 自动检测最大到192KHz 的采样频率
④ 105dB 动态范围
⑤ -90dB 总谐波失真+信噪比
⑥ 低时钟抖动敏感度， 线性滤波输出
⑦ 片上数字去加重， 支持所有标准音频接口
⑧ 无需输出耦合电容或外部缓冲电路
⑨ 在 16Ω负载， 噪声及谐波失真<0.1%（f=1KHz） 时， 输出功率为 140mW
⑩ 在 32Ω负载， 噪声及谐波失真<0.1%（f=1KHz） 时， 输出功率为 80mW
⑪ 关机电流典型值为 0.4uA
⑫ 具有过热保护功能
⑬ 增益通过外围可以调整， 增益带宽最高 2.5MHz
⑭ 极少外部元器件，节省 PCB 空间和 BOM 成本

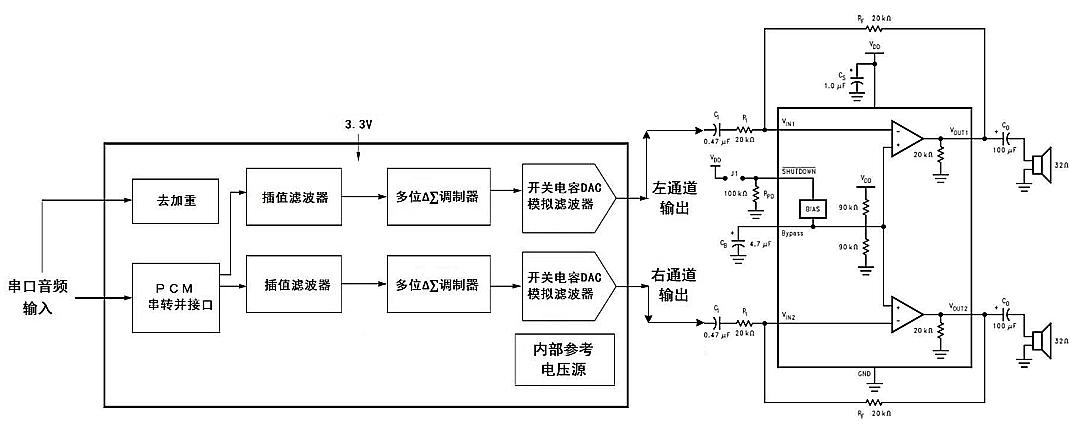

▲NX4919功能框图
可以说，NX4919具备精简的外部元器件，高保真高驱动，同时也保持低功耗特性——
● 精简外部元器件
NX4919采用精简外部元器件设计，通过优化内部电路和先进工艺，，显著降低BOM成本。
● 高保真
NX4919在5V供电驱动16Ω负载时平均输出140mW功率，总谐波失真THD+N小于0.1%，精准还原音频细节。

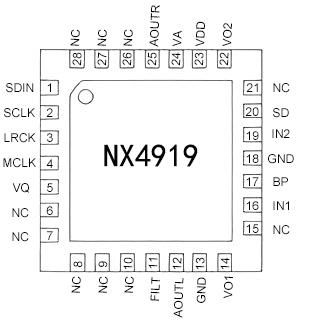

▲NX4919管脚配置

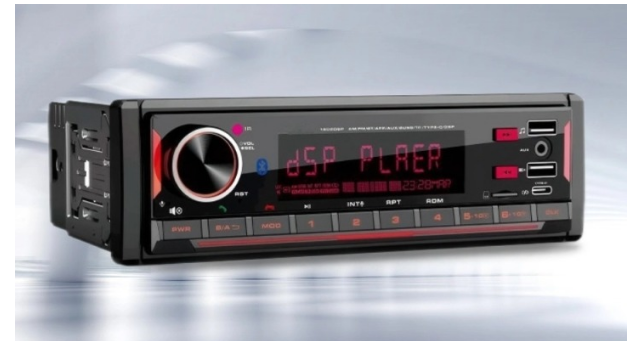

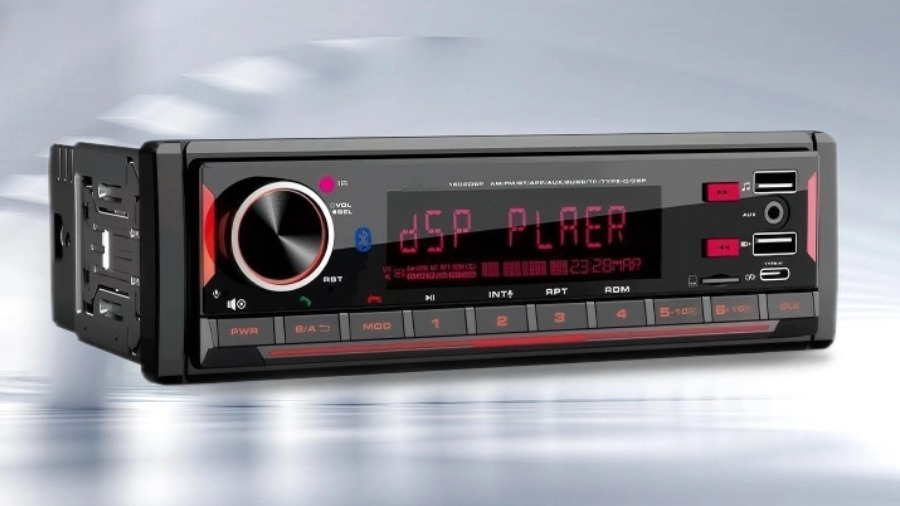

目前，NX4919可被广泛应用于多领域，如WIFI播放器、WIFI音箱、DEEPSEEK播放器智能播放设备等。
▲NX4919应用示例图
