“公版”与“非公版”这二个词都已经是耳熟能详的了，而超公版的新名词相信还有很朋友对此并不太了解，更或者说是第一次听到这一个全新的名词，那么什么是超公版显卡、它会不会是得益于公版与非公版之上的结晶呢？顾名思义，超公版这系列的产品肯定凌驾于公版之上的产品，它
迪兰恒进HD3690极捷号赏析
| ▲HD3690同样采用了目前ATI最高端的单核GPU RV670打造，除了显存位宽受到削弱，核心部分的其他规格和HD3850 HD3870完全一样，也就是ATI引以为豪的320流处理器个数也将保留在这款型号中。看来3690的推出完全是应潮流而来，只要为了填补市场空缺，避免正面冲突，打开新一轮市场空间。 |

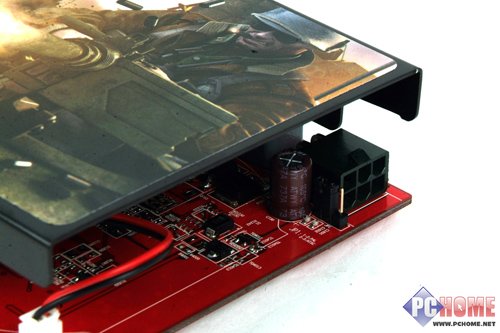

| ▲PCB前端的核心供电电路，8个MOS管配合两个全封闭电感线圈以及不同的电容搭配，组成了两相供电设计，完全满足了RV670核心的供电需要。显存部分的供电设计相对简单一些，只有单相设计，而在PCB尾部的上端设计有6PIN的独立供电接口，为迪兰恒进 HD3690极捷号提供了足够的电量供给。 |

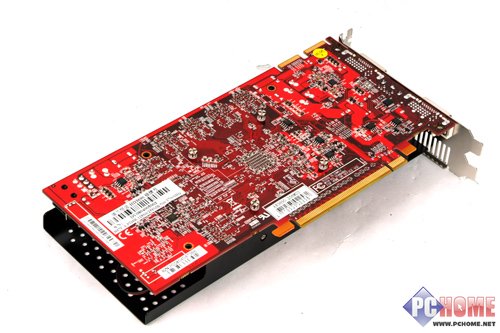

| ▲产品的整体做工用料都较为严谨，打造的非公版PCB为显卡高频运行奠定基础，全尺寸设计使得元件分布更合理，背部线路走位体现出了大厂风范。优良的走线可以保持信号可靠性，同时兼顾抗电磁干扰能力和尽可能少的对外电磁辐射，为此设计者常常在显卡上大量采用蛇型布线和安排电容来解决这个问题，设计良好的电路除了提高信号稳定性外，还有助于消除电路在电流通过时产生的交越电感现象。 |
| ▲RV670核心的晶体管数目达到6.66亿个，RV670沿用了R600的统一超标量着色架构，内置高达320个流处理器单元，拥有16个纹理单元和16个Render Back-Ends。硬件上支持最新的DirectX10.1特效和PCI-E 2.0，并集成ATI引以为豪的UVD引擎，整合AVIVO HD技术，支持H.264和VC-1的全硬件视频解码。显存方面，采用三星DDR3高速显存颗粒组成256M/128B得显存规格，显存潜伏期为1.0ns，默认频率为1700MHZ。 |
