为拆疯 极致美拍再升级 vivo X9s拆解

为拆疯 极致美拍再升级 vivo X9s拆解：拆解难度中等·内部布局紧凑合理·保护元件丰富

拆解所用到的主要工具有：螺丝刀（Pentalobe、十字两种刀头）、吸盘、撬片、镊子等。

在正式开始拆机之前，我们需要先把卡托取出，并将手机关机。

之后，我们使用螺丝刀取下vivo X9s底部的两颗固定用的六角螺丝。

由于vivo X9s的机身由密集的卡扣固定，所以撬开比较困难，我们使用吸盘小心拉开屏幕，等到屏幕和后壳出现缝隙的时候，塞入撬片，慢慢沿着边缘撬开屏幕。

vivo X9s的作用非常扎实，在屏幕边缘密集的卡扣清晰可见，电池和主板周围有棉条包裹，上部有导热石墨层覆盖，重要位置有3M密封胶带保护，非常的复杂。

后壳相对干净，没有配置元器件，所以的元件都集中整合在了屏幕面板上。

后壳相对干净，没有配置元器件，所以的元件都集中整合在了屏幕面板上。

接下来卸掉电池。断开电池与主板的连接，按照电池上的提示拉开绿色2号胶带，电池就可以轻松取下来。

vivo X9s的电池采用不干胶固定，并有清晰的提示，可以轻松取下、更换，当仍需要注意拉扯的力度。

vivo X9s的电池容量为3320mAh，比上一代有所增加，支持24W快充，续航有保障。

使用螺丝刀取下主板固定螺丝，断开开关、天线等连接，取下主板。

从vivo X9s的主板上看，基本上所有的芯片都被屏蔽罩覆盖，并焊接在主板之上，只有取下屏蔽罩才能看到内部，取下的屏蔽罩将不能再装回主板。

vivo X9s配有前置2000万+500万像素摄像头，后置1600万像素摄像头，主打2000万柔光双摄。

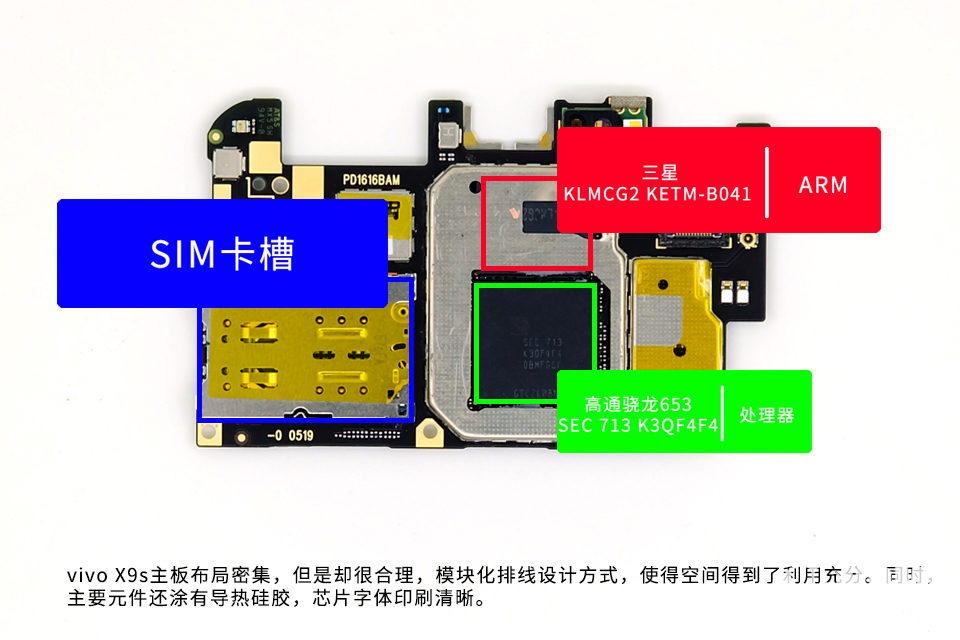

vivo X9s主板布局密集，但是却很合理，模块化排线设计方式，使得空间得到了利用充分。同时，主要元件还涂有导热硅胶，芯片字体印刷清晰。

最后我们要卸掉副板，取下固定螺丝，断开与主板的连接。副板上主要有固态Home键、指纹识别芯片和扬声器三部分。

vivo X9s较上代产品内部又精细了很多，拆解难度中上，屏幕四周由密集的卡扣固定，内部通过不干胶、3M密封胶带加以保护，辅以导热石墨、导热硅胶等，品质上乘；同时，内部布局紧凑而合理，所有芯片均有屏蔽罩覆盖，安全性更强，这也是为什么vivo X9s拆解困难的原因。vivo X9s看似升级不多，内部却是暗藏玄机。
