续20年辉煌 金士顿上海内存工厂见闻

CNET中国·PChome.net·特约  作者: pupa   责编:pupa  时间:2007-09-05  标签: 金士顿 内存 kingston

金士顿科技上海工厂内存生产流程

之前就介绍了,金士顿拥有的智能化仓储系统,而整个系统在一楼、二楼、三楼都拥有出入口,因此方便各个车间进行备货。我们看到,PCB在切割之前,是一整片进行印刷的。

发料准备

1. 发料准备

PCB印刷

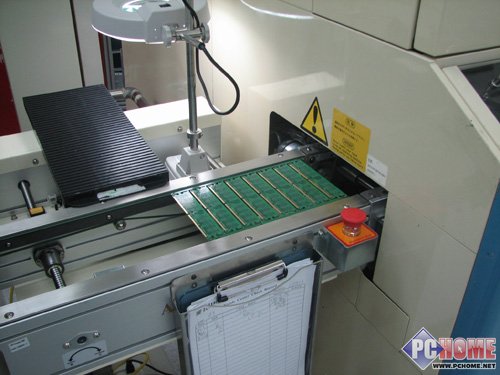

2. PCB印刷

在PCB印刷完毕后,进入SMT工艺,将对内存表面的各种原件进行贴片。当过炉之后,我们就已经基本得到了成品。之后就是进行第一部分的AOI检测,当然这些步骤都是自动化的。

炉后的PCB

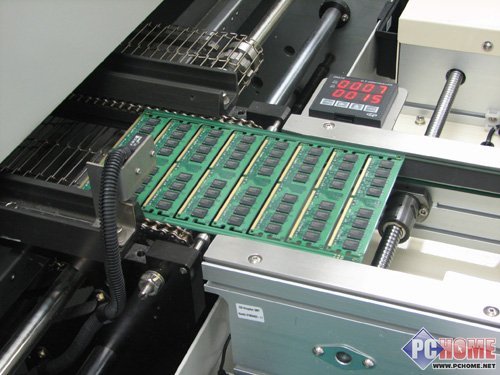

3. 颗粒过炉

AOI检测

4. AOI检测

检测完毕后,内存将进入标签流水线,其会对PCB表面贴第一层产品标签。完了之后,就会把一整块的PCB,切割成最终的成品形态。

PCB标签

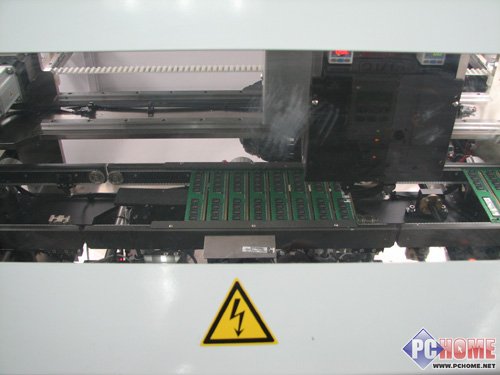

5. PCB标签

PCB切割

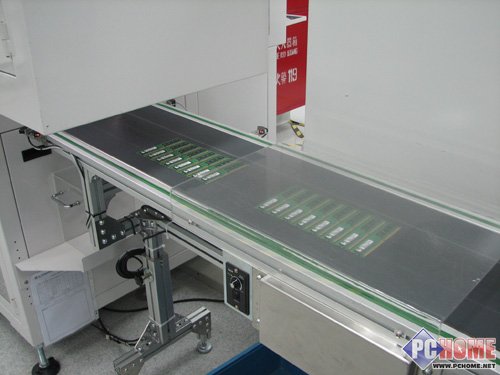

6. PCB切割

SPD测试,会对内存进行SPD信息的写入,同时进行简单的测试。之后的功能测试,则模拟实际使用情况进行测试,以对内存进行出厂前最后的通电测试。

SPD测试

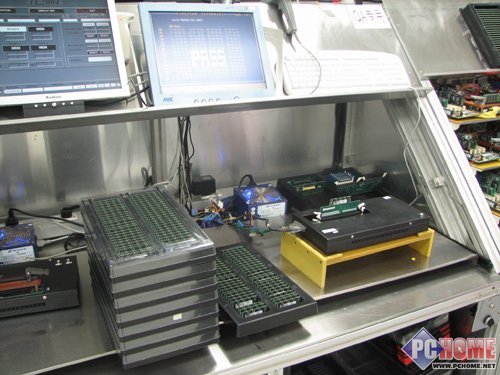

7. SPD测试

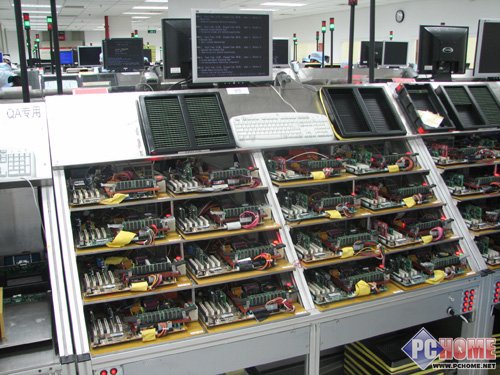

8. 功能测试

VI目检的主要目的,是抵消流水线所产生的焊接误差,我们知道即使是自动化流水线,其同样存在一定的误差率。因此,需要人工通过放大镜进行肉眼分辨焊点,这样的工作绝对是考验眼力的!当这关过了之后,内存就会进入最后的包装阶段。

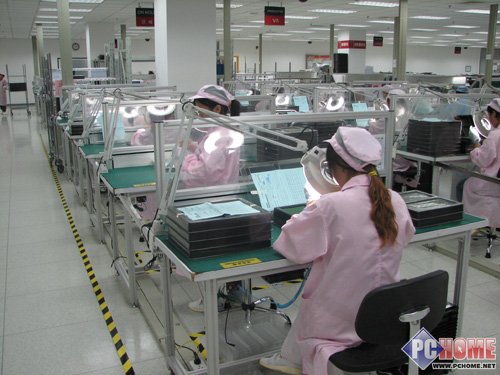

9. VI目检

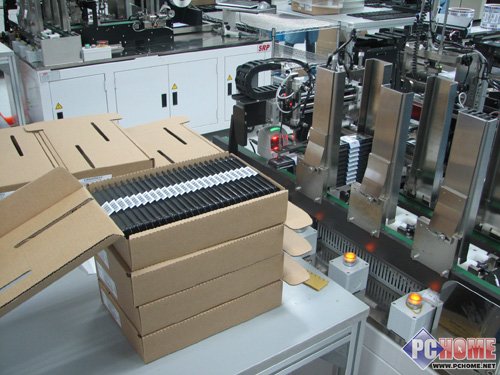

10. 单条装箱
