金士顿科技上海工厂闪存盘生产流程

USB闪存盘的制造流程与内存相当的接近。我们看到同样一开始是一整块PCB进行印刷,然后在进行原件过炉。

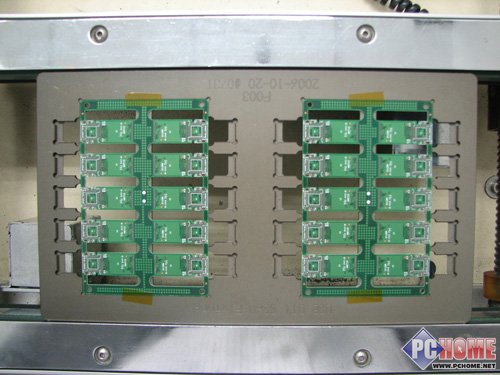

1. PCB印刷

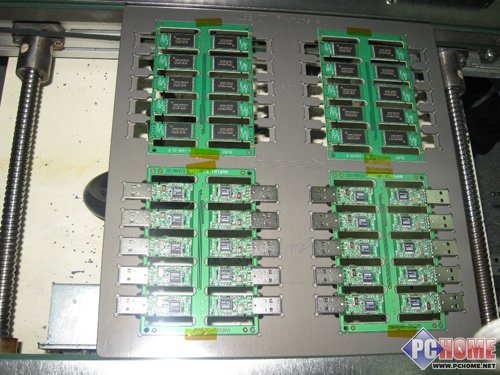

2. 炉前USB

固定之后,当然进入了标签流程,对产品按帖第一层标签。之后就是进入割板工艺,将整块PCB分割成可安装的状态。

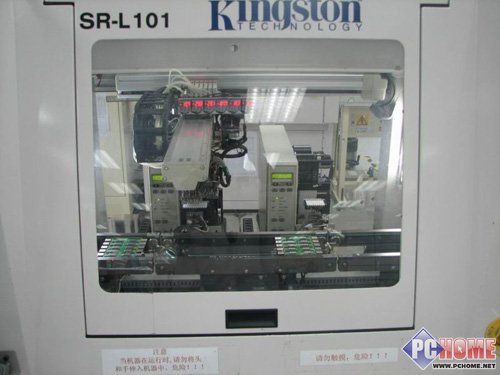

3. PCB标签

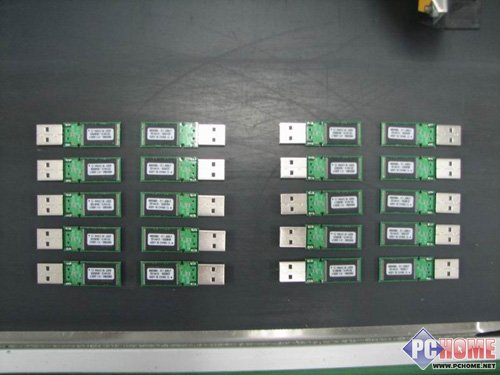

4. USB切割

经过割板之后,闪存盘已经能够被使用了。金士顿在这里会对这些半成品进行读写测试,模拟真实的使用环境。通过测试之后,这些半成品就能够进入外壳的分装线,进行组装。

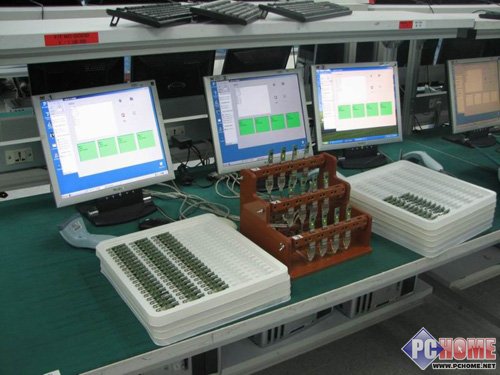

5. 功能测试

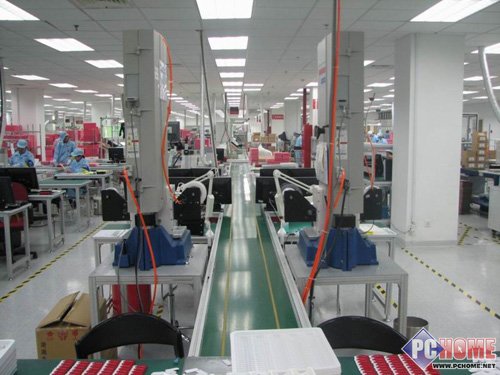

6. 外壳组装

当闪存盘最终成型之后,还将会对产品进行镀膜,以保护销售前产品外观的完整。最后进行外包装的流水线,进行最后的销售包装打包,得到最终的成品。

7. USB包装

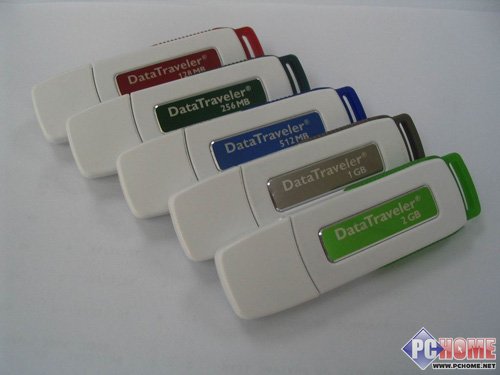

8. 最后成品
