AMD小芯片专利曝光 RDNA3架构要多芯封装

互联网 | 编辑: 蓝色时光 2021-01-03 09:58:16转载

AMD申请的小芯片专利将会用在GPU显卡上,AMD表示传统的多GPU设计存在诸多问题(包括AMD自己的CrossFire),比如GPU编程模型不适合多路GPU,很难在多个GPU之间并行分配负载,多重GPU之间缓存内容同步极为复杂,等等。

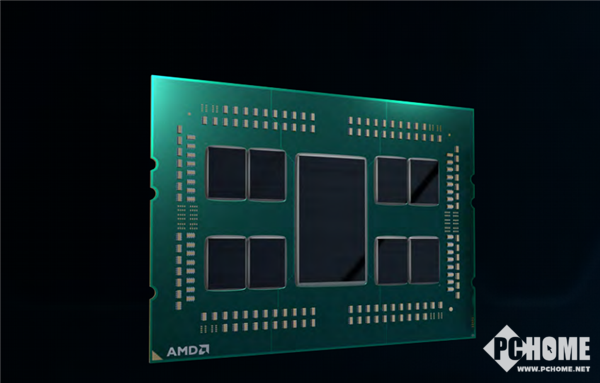

目前AMD的锐龙、线程撕裂者、霄龙三大产品线都在践行chiplet小芯片的策略,并且取得了不俗的效果。现在AMD要把这一策略延续到GPU显卡上,在前段时间AMD向美国专利商标局提交了一项新专利,勾勒了未来的GPU小芯片设计。

AMD首先指出,传统的多GPU设计存在诸多问题(包括AMD自己的CrossFire),比如GPU编程模型不适合多路GPU,很难在多个GPU之间并行分配负载,多重GPU之间缓存内容同步极为复杂,等等。

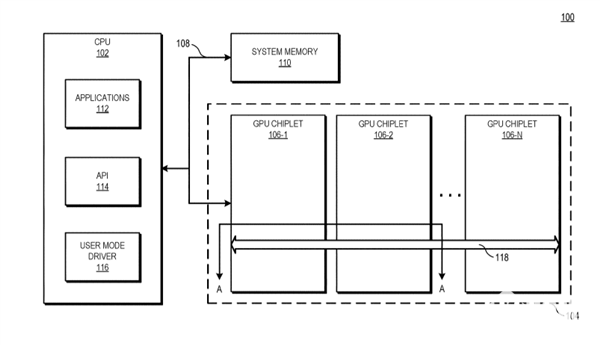

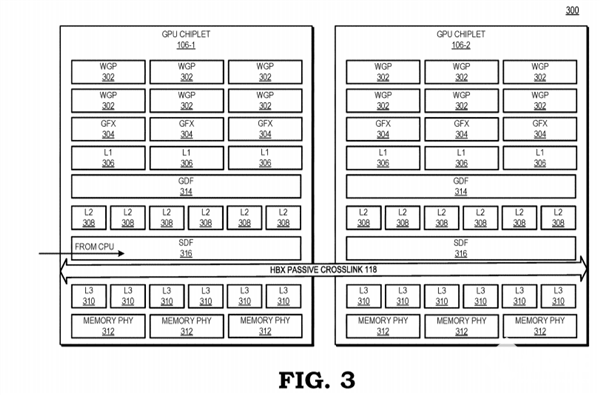

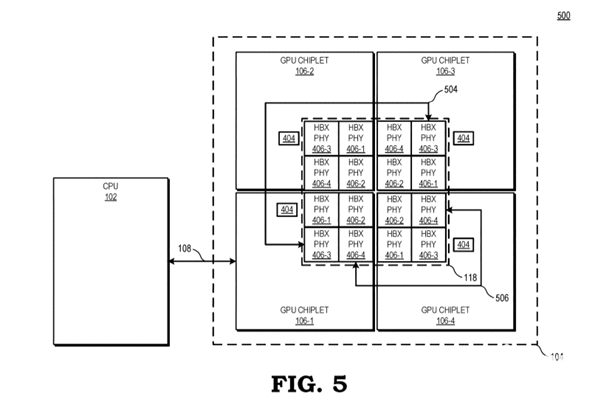

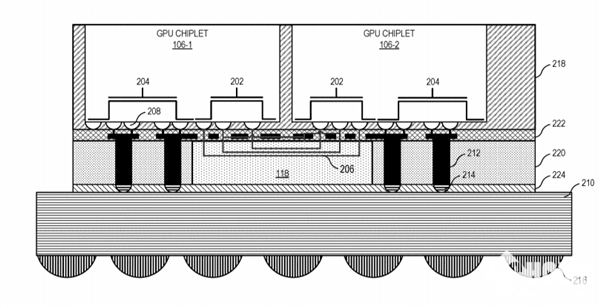

AMD的思路是利用“高带宽被动交联”(high bandwidth passive crosslink)来解决这些障碍,将第一个GPU小芯片与CPU处理器直接耦合在一起(communicably coupled),而其他GPU小芯片都通过被动交联与第一个GPU小芯片耦合,而所有的GPU小芯片都放置在同一个中介层(interposer)之上。

这样一来,整个GPU阵列就被视为单独一个SoC,然后划分成不同功能的子芯片。

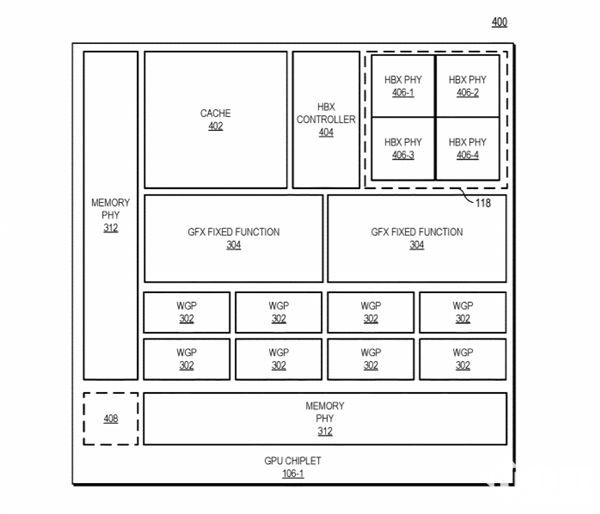

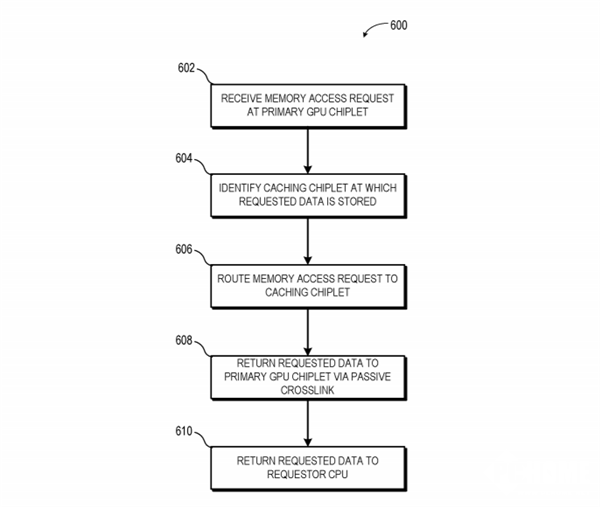

传统的GPU设计中,每个GPU都有自己的末级缓存,但为了避免同步难题,AMD也重新设计了缓存体系,每个GPU依然有自己的末级缓存,但是这些缓存和物理资源耦合在一起,因此所有缓存在所有GPU之间依然是统一的、一致性的。

听起来很难懂对吧?确实如此,毕竟一般在专利文件中,厂商往往都会故意隐藏具体设计细节,甚至可能存在一些故意使之难以理解、甚至误导的描述。

AMD没有透露是否正在实际进行GPU小芯片设计,但早先就有传闻称,下一代的RNA3架构就会引入多芯片,这份专利正提供了进一步佐证。

可以预料,RDNA3架构如果真的上小芯片设计,核心规模必然会急剧膨胀,一两万个流处理器都是小意思。

AMD也不是唯一有此想法的人。Intel Xe HP、Xe HPC高性能架构就将采取基于Tile区块的设计,今年晚些时候问世,直奔高性能计算、数据中心而去。

NVIDIA据说会在Hopper(霍珀)架构上采用MCM多芯封装设计,而在那之前还有一代“Ada Lovelace”(阿达·洛夫莱斯),有望上5nm工艺,并堆到多达18432个流处理器。
