可以说随着CPU的升级，PC机的功耗就越来越高了，伴随单独耗电量的增长，ATX 12V 2.0版本的电源也诞生了双路12V的输出，其中12V1主要针对的是显卡和一些硬件周边供电，而12V2则专用与CPU供电，形成了两路完全独立的12V供电输出，保证了机器的稳定运行。但是2.2在低功率电源运
多彩节能之星 内部拆解

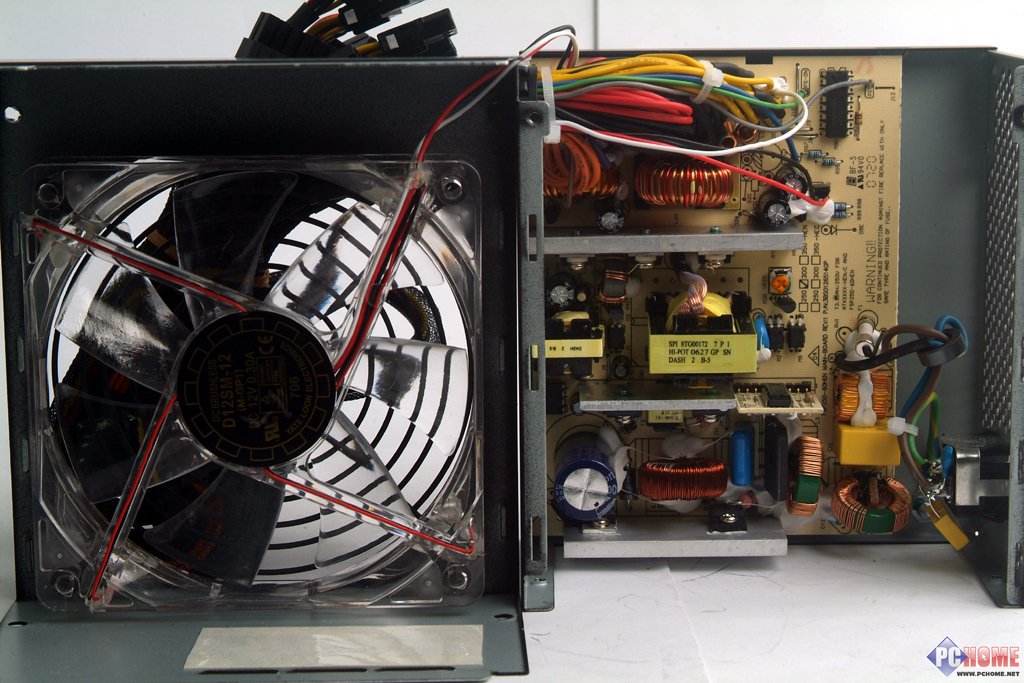

到了我们细看它内部构造了，首先我们来看它的12cm大风车式风扇，透明的扇页十分独特，因为在它的四个角落都分别设计了LED灯，在风扇工作时会散发出炫耀的采光，透明的话这样能使效果看起来会更好。这个风扇的最大电流为0.03A，而且也设计了控温的自动调速的线路，据资料查阅，其负载时的电源噪音小于30db，满载时低于40db，完全达到了一款环保电源所需的要求。

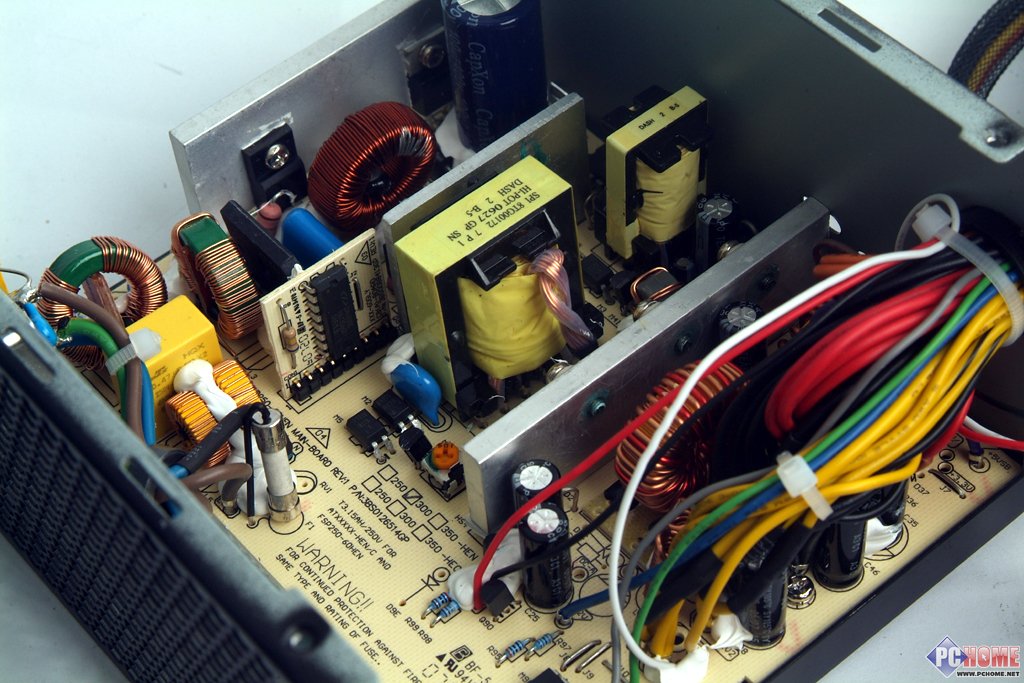

由于采用了主动式的PFC，那起来内部就显得比较空旷了，散热片设计的很传统面积并不大，但厚度可佳，这也是DLP-500A分量不重的原因吧。

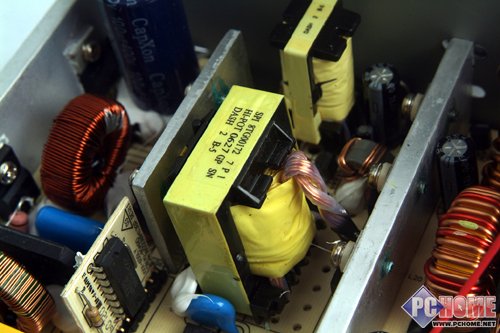

通过仔细观察DLP-519所设元件，就可以解释为什么DLP-500A内部构造原因了，原因是在元件制作上下了功夫，因为使用了高集成度、高密集的电路，所以实现了对元件的用量，配合主动式PFC的运用，使整个电源的散热量达到顶峰。在开关变压器旁边我们可以看到一块直立的电路板，在这快由Champion公司制造的电路板上集成了主动式PFC以及PWM控制器及各种保护功能芯片，从而简化了线路设计。
|

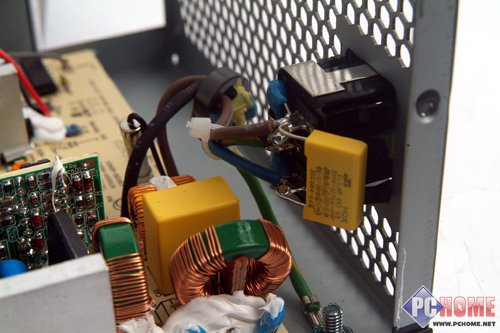

超霸节能DLP-500A 前级EMI | |

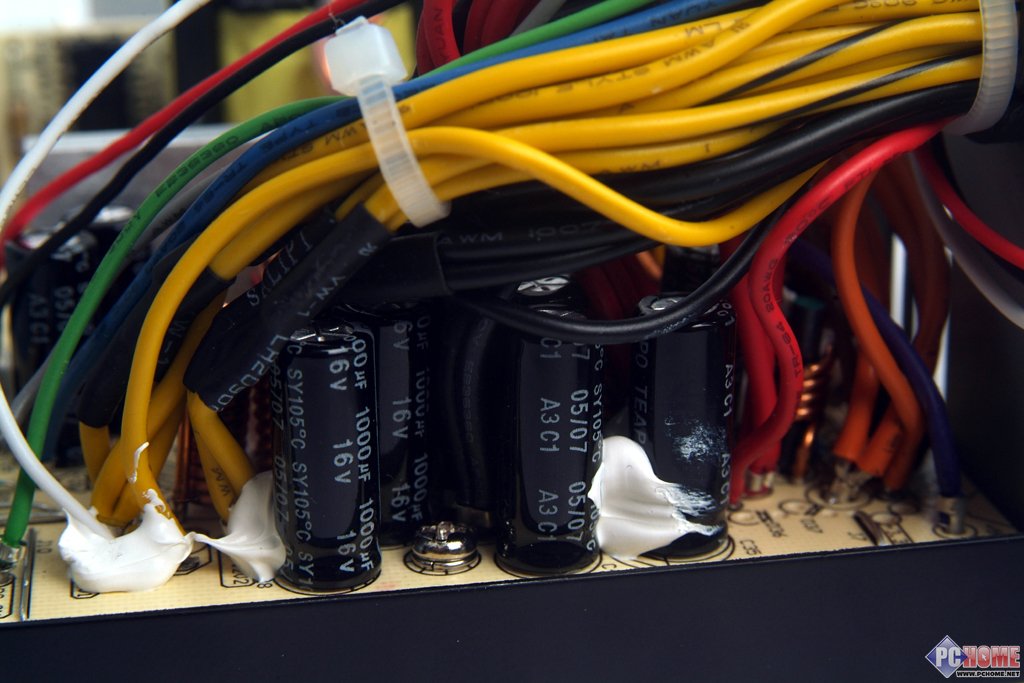

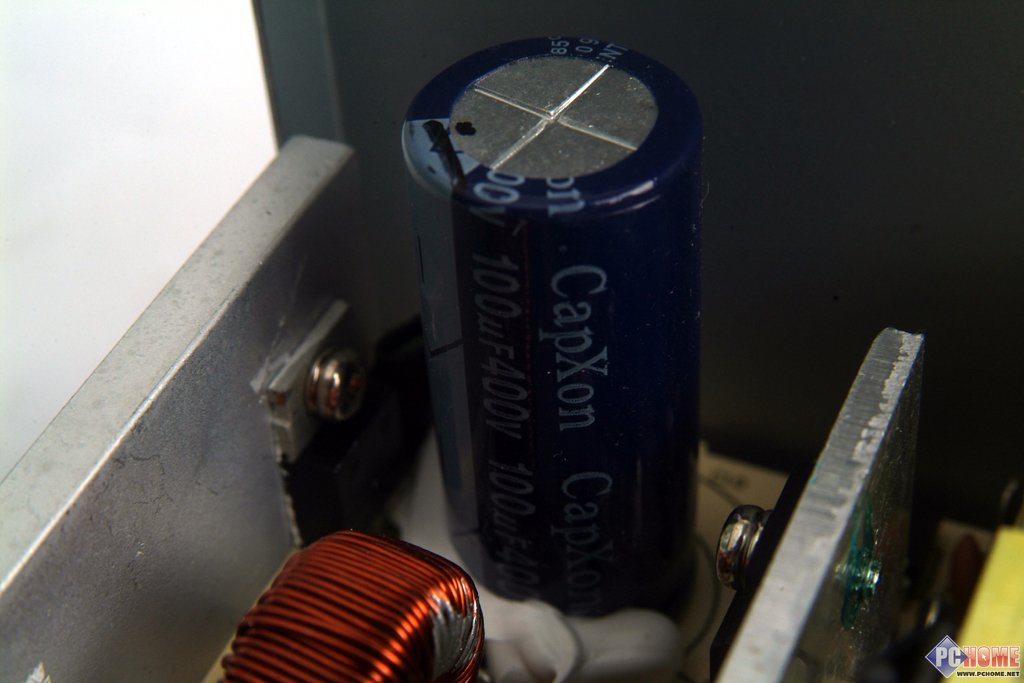

由于采用了主动PFC，所以造成了DC电压会很小，因此采用有源PFC的电源就不需要很大容量的滤波电容了，但是对于电容的ESL、ESR数值要求较高，所以DLP-500A还是采用了一枚规格为400V 100uf的优质的CapXon点解滤波电容。在低通滤波部分作为把好输出的最后一道关口，低通滤波电路用料上可不能马虎，许多杂牌电源就喜欢在这里做些手脚，用料的好坏可以说直接影响到流入主机的电流，DLP-500A可以说在这里不惜血本， 采用了Teapo SY系列每颗容量高达1000uf的滤波电路，充分保证了电流的纯净度。
|

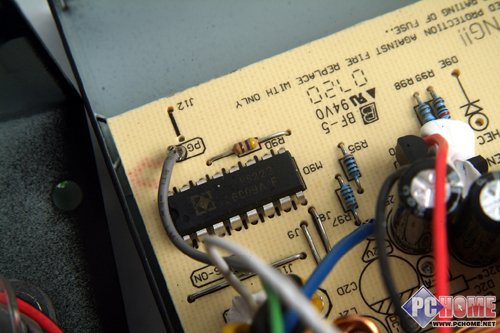

集电源管理、电源监控 SITI PS223芯片 |
在DLP-500A上我们只看到了2块集成电路，Champion的CM6800G与SITI的PS223，前者提供了主动PFC功能，使得功率因数达到了节能的保准90%，并支持宽幅的电压输入。而后者则充当着对电源管理并监控的角色，从而保证了整个电源稳定工作。最后不得不说的是这款多彩DLP-500A还采用了单端征缴式线路的设计，其特点就是整体的电路都不需要辅助供电，这样就使得整个电路面铺设显得非常简洁，另一项优点就是它还具备动态响应（交叉调整、输入电压范围广、电网波动小、器件少、驱动简单），并随着CPU频率的提高，动态响应能很快适应CPU的发展，无疑也是将来家用电源的主要发展趋向。
