“一山不容二虎”这句话说的一点也没错。作为两大显示核心巨头之一的NVIDIA来说旗下高端产品8800Ultra推出已经很久了，但即使目前它已经停产，而在这将近1年的时间里8800Ultra在高端显卡市场中仍然没有一块显卡能与它的性能相匹敌。而在对手ATi方面，当时针对8800Ultra所出现
R680核心工艺解析

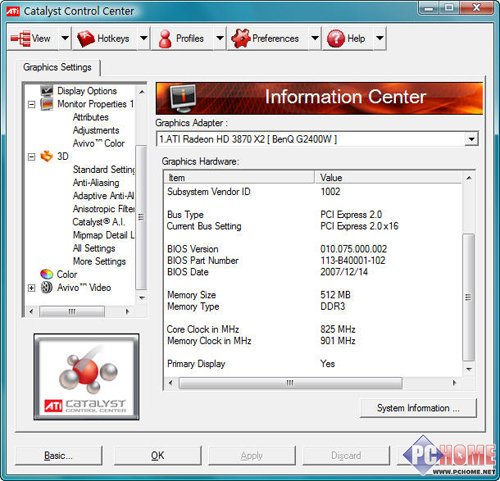

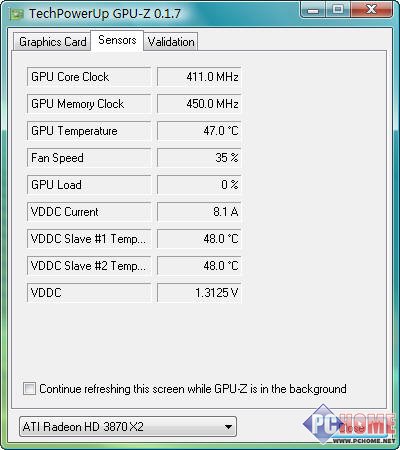

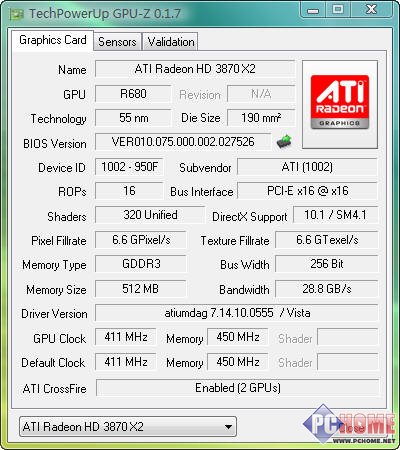

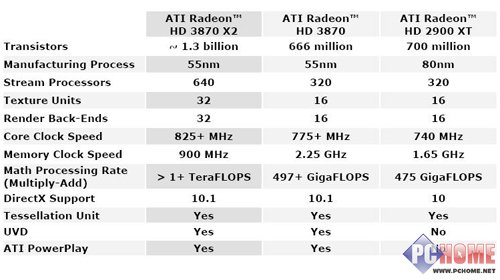

ATi Radeon HD3870x2由2颗RV670显示核心所组成，集成了RV670核心的所有特性，由于单颗RV670拥有256bit显存带宽以及320个流处理器，所以Radeon HD 3870X2一共拥有512bit显存带宽以及640个流处理器。同时，每颗核心都拥有16个纹理单元以及16个Render Back-Ends。支持DirectX 10.1与Shader Model 4.1特效以及PCI-E 2.0。核心片率为为825/900*2MHz。同时HD3870x2的耗电量也是非常巨大的，显卡待机时功耗达到137W，而全速运行时功耗则高达290W，在新一代显卡中功耗算是非常高的了。
在支持技术上，Radeon HD 3870X2可以说是目前ATI显卡中集大成者，除了支持DX10.1以及SM4.1外，它同样支持ATI最新的AVIVO技术，硬件支持各种主流的高清视频加速，包括H.264、VC-1以及MPEG2。但无法打开ATI独有的OverDrive功能。
以桥接芯片的方式显示多核心技术，除了能很大大提高显卡的性能外，同时在研发的成本上得到了很程度的控制。而Nvidia即将推出的GeForce 9800GX2也将采用这样的方式，那么由此我们更加肯定了双核单卡的方案将来势必会成为双方高端产品的一项惯用技术。甚至会演变到3核，4核……。
