芯时代多核战争 ATi旗舰R680详细评测

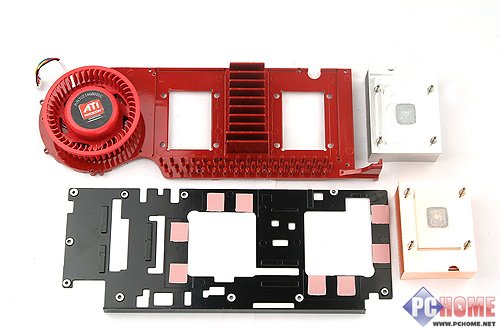

彻底拆解HD3870x2花费了一些时间，散热器拆开后可分为，外壳、支架、散热片、风扇。由于R680拥有两个RV670显示核心，因此显卡也设置了两个散热底座。并为了更好的在散热和重量之间取得平衡，两个散热底座分别采用了纯铜、纯铝散热材质，散热底座直接和显示核心接触，将核心的发热量传导至多片散热鳍片上，再由大口径散热风扇产生的风流将热量迅速从散热插槽带走。

HD3870x2拆开散热器后可以看到显卡上的2个RV670显示核心和桥接芯片，2个核心和显示组成各自的单元，显卡采用数字供电。而显卡上的电感和普通电容也比较少，采用了最为昂贵的贴片工艺制程。2个RV670核心通过PEX8548的PCI-E桥接芯片联系在一起，并可以通过这个芯片共享PCI-E的带宽。

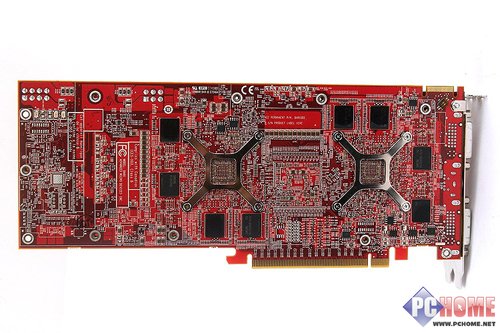

不仅显卡的正面有8颗显存，在显卡的背面有有8颗显存，一共16颗显存组成1GB的规格。显卡背面使用大量的贴片元件。

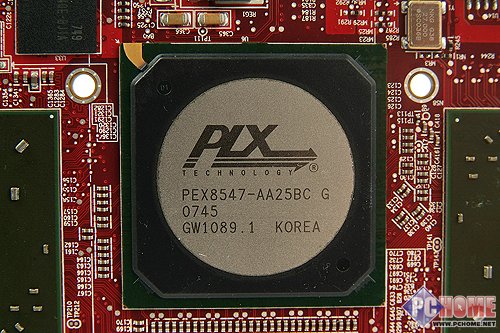

PLX PEX8548是一款48通道的PCI Express交换器，主要是针对图形应用，服务器和嵌入式平台设计，130nm制造工艺，110ns延时，能提供相当高速的数据传输速度。此前不少的厂商也采用PEX8548制造双核心的ATI显卡。并且由于RV670支持CrossFireX技术，两张R680显卡进行交火，即可组成四路交火平台

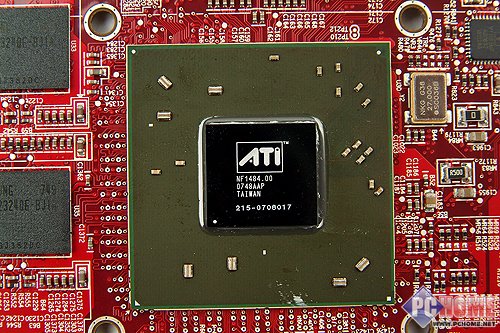

显卡上的2颗RV670核心，编号是一样的

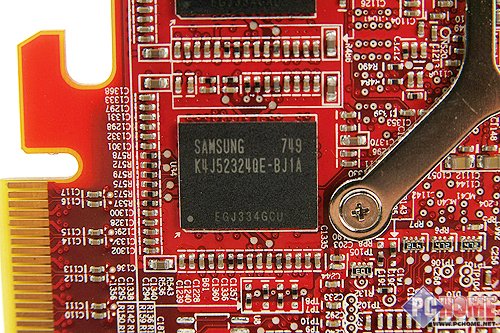

采用三星的1ns DDR3显存

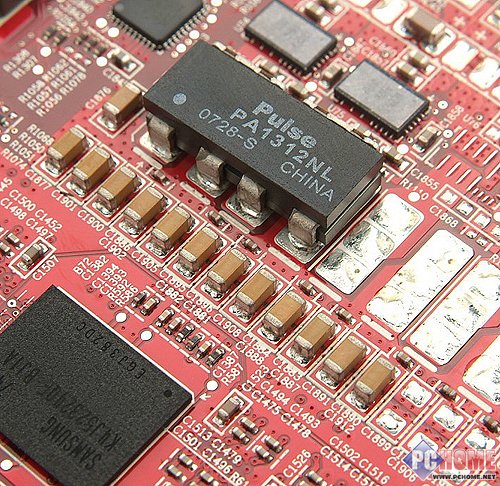

显卡所采用的数字供电与贴片工艺

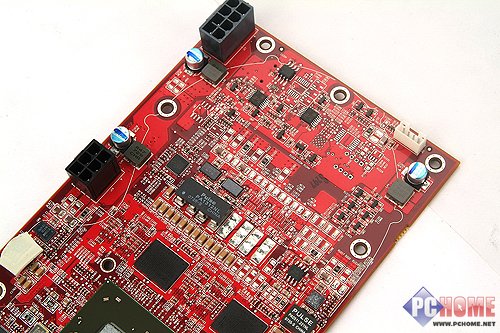

每个核心有2相供电，显存也有1相供电
