综合性最强的三诺N-35G打摩方案分享
本人是一个从事业余制作二十多年的电子爱好者，近年来由于工作和身体等原因，已有几载未动手了。这次看到贵公司举办摩机大赛，內心不免有些冲动，由于时间太紧且精力有限怕不能按时完成，加上从未对多媒体音箱进行摩机。未免有些担心。经过再三考虑，决定报名参赛。
拿到N-35G后，将杨声器和背板和音调板统统取下，把内部看个究竟后装回，连好线，每日开声三至五小时，音量旋钮开至大约三分之一处（已接近放音上限）。半个月后，声音偏紧现象有所改进。试听N-35G整体感觉尚可，声场开阔，高音清晰，中音洪亮，低音有一定的力度，对音乐的表现力较强，放音效果还是值得肯定的。那么N-35G在电影和游戏中的表现又如何呢？经过试听，放电影时，细节交代清楚，对白清晰，现场感强，低音下潜有一定深度。主观表现优于大多数市售300-400元的2.1音箱，在低音方面虽然没有2.1音箱的力度大，但更真实，更自然，市售大多数300-500元左右的2.1音箱的低音炮都是用4-5.25吋的扬声器单元，为了获得低音效果用电路把低频提升过大，这样升压上去了，失真也跟着增加了。本箱大动态时高音表现明显好过低音，这主要是归功于电子分频的缘故吧。N-35G在游戏中的表现也不含糊，虽不能拳拳到肉，但播放效果甚佳，能做到音画合一，让人有种身临其境的感觉。
N-35G不论在音乐重放和电影以及游戏中的表现是值得肯定的。试听下来，我找到了可以改进的地方：增加高音的解析力;中音的圆润度和低音的清晰度
通过对N-35G一段时间的试听和观察，对其电路和用料做了逐一分析。N-35G的整体做工比较扎实，同时有比较出色的放音表现，增加我了摩好此机的信心。根据N-35G的具体情况做如下打摩；
1）电源部分
原机所电源用变压器功率偏小，不大能满足大动态时的放音要求，用100W环牛替换。
目前成都市场上常见的有；一种是崇州恒达产的，直径大个子矮。一种是本机使用的，

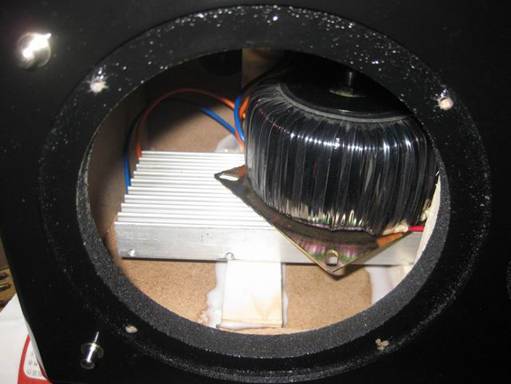

安泰生产的直径小个子高的两种产品，两种价格都是45元左右。直径小的比直径大的磁路短更适合用于HI-FI电源。安装时因受箱体所限不能平放，只好做个支架把环牛立起来安装。

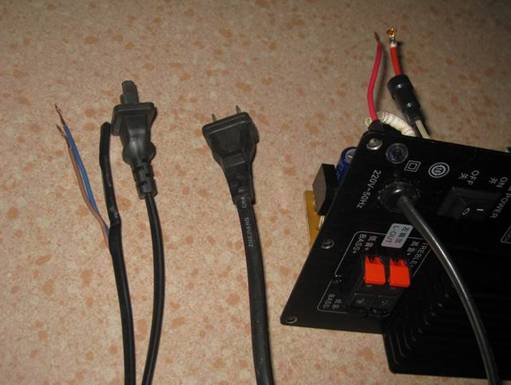

原电源线太细，让人感觉信心不足，比市场上大多数产品都细。像漫步者等比N-35G低端的产品用的电源线都比较粗。正好手中有中联功放用的电源线，摩电源时一起更换。图片左边为换下来的电源线。
用小刀小心划开原电源线接线处周围热溶胶，取出电源线。换上加粗的电源线，因线材较粗。更换时费点劲。
接好后，用生胶带缠好。
把原滤波电容4700UF/35v取下，在原位装上NICHICON3300UF/35V音频电容，将4支整流二极管焊下，在其位子上再装两支NICHICON3300UF/35V音频电容。这样的改动相对于直接从原滤波电容引脚搭焊来说要复杂一些，对电路板上的走线要做相应的改动。好处相对是外观整齐美观，飞线少，好固定，不易松动。这一点对环境现对恶劣的多媒体音箱内部的电子原件来说尤为重要。在滤波电容两端并联0.1UF的CBB电容。没有选择4700UF/35V的滤波电容是因为本人手中有一些闲置的3300/35V电容音频电容。考虑到两支并联后总容量达6600UF,应该够用，必要时还可再并联1-2对。小容量电容多对并联时有很多好处：减少电容感抗，降低电源内阻，提高电流瞬态供电能力。在电容c823 两端焊上0.1UF的CBB电容。用6A/400V高速整流桥锥代替原四支整流二极管。
取下原前级稳压电容C809、C919，换上ELNA22UF/25V电容，并在两端并联0.1UF/63VCBB电容。
原机前级只用稳压二极管进行简单的稳压，现改用三端稳压集成块代替。把原电路板上R809、R819 和ZD801、Z D802 取下，换上78L15和79L15，用100MA电流的78L15和79L15三端集成块在小电流工作情况下，比用LM7815,LM7915等1A的稳压效果要好。考虑到NE5532最大电流只有18毫安，两支相加才36毫安，加上电源指示二极管不到10毫安，总共不超过50毫安。足以够用。（因无15V的三端稳压集成块，用78L05、79L05串联10V稳压二极管代替，这样有一个好处是容易将正负压差调的更小一些）。

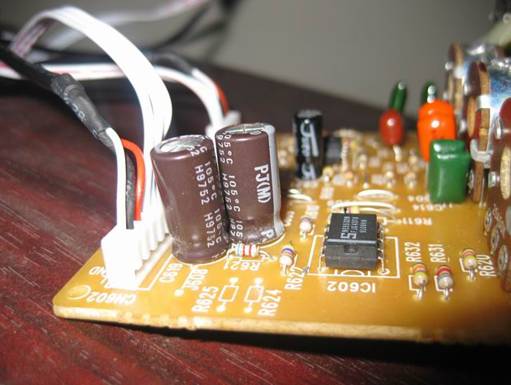

取下音调板电容C609、C619，装上NICHICON220UF/25V,在两端并联0.1UF的CBB电容，在电容c621 两端焊上0.1UF的CBB电容。
2）电路部分

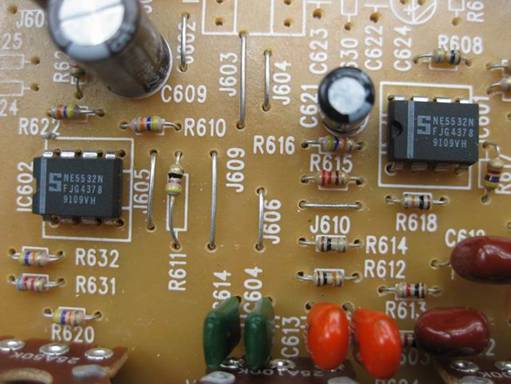

原机采用的是4558运放，我不建议用高端运放来替代，因为高端运放会增加价格，同时对电源的要求也很高，摩机成本高，效果改进有限，性价比太低。普通的用NE5532:LM833更换就可以了，喜欢音乐味的爱好者可选OP275。就本人而言，比较喜欢AD712这个品种，特别是陶封的。个人认为其解析力高，发声不错，整体比较均衡，不带个性，很遗憾，由于经历了搬家又多年未用，现在寻找不易，好在翻到几只大SNE5532，先用它吧，等以后换。
电位器对音质影响较大，一些普通的电位器用久了会有吱吱噪音，本是必换元件，准备用ALPS16型电位器更换，但本人手中只有50K和10K的电位器，只能换音量的电位器，想到日后还要用ALPS10K电位器对音调进行升级时（元件参数做相应改动）一并处理。本次由于时间和成本所限，此处未作打摩，好在本机所使用的电位器原本不错，况且，大多数播放软件都能进行音量调整，操作起来也很方便。

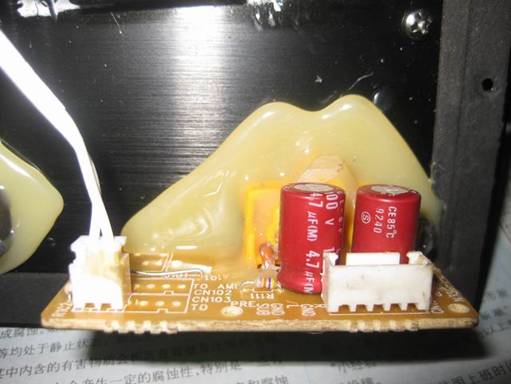

耦合电容品质的高低直接影响整套系统放音的质量，把原输入耦合2.2UF/25V两支电解电容焊下，换上ELNA4.7UF/100V红色音频耦合电容。
用两支0.22UF/63V的CBB电容更换原低音通道的耦合电容C806、C8163。
把高音通道分频电容C801、C811换上3300P CBB电容。
原机在高音输出端串联6.8UF无极电解电容，本人原准备取下不用，直接连到高音扬声器，由于对TDA7265集成块功率输出直流漂移情况不太了解，且高音功放电路中未做直流伺服处理，决定沿用原电容，把6.8UF电解电容取下，移至高音扬声器接线处，在两端并联1UF和0.1UFCBB电容各一只，用于改善其高频特性，（电解电容相移较大，特别是在高频）。另一路做相同处理。
在功放输出加入阻尼电阻和输出电感，其作用一方面是可以阻隔超高频信号送往扬声器；另一方面可以抑制扬声器产生的反相电动势对功放的影响。电感用0.8mm的漆包线在4.5mm的钻头上绕15圈，和1瓦10欧姆的电阻并联起来。为了节省空间便于安装将线圈套在电阻上做成LR组件。电感线圈如无钻头可在粗一点的签字笔芯绕制。
将两只高音通道LR组件安装在电路板有元件一面，其中一只安装在原输出电容C821处，另一只安装在跳线J813处﹙将跳线J813取下﹚

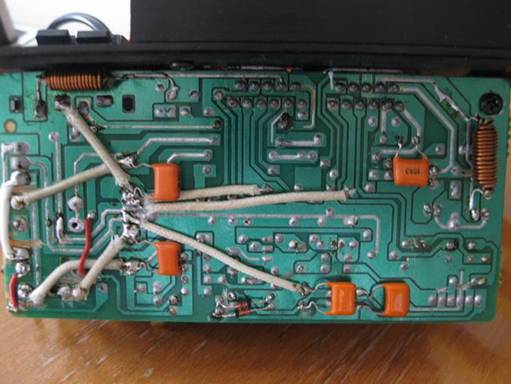

另外两只低音通道LR组件安装在电路板无元件一面，用小刀分别划断TDA7265功放4脚与输出插座之间的连接，把LR组件焊在断口两端。

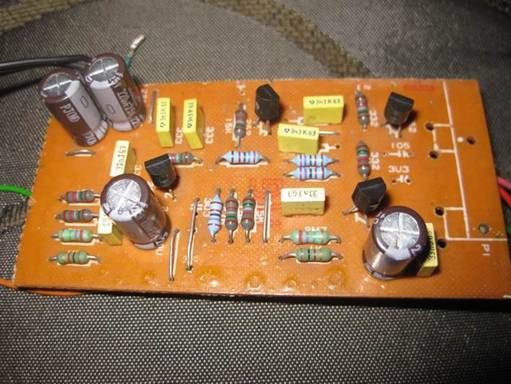

原机电子分频用6分贝斜率无源电路过于简单，现改成12分贝斜率有源分频。分频点取3000HZ,因手中只剩一块NE5532，只好用三极管放大的形式。
（很遗憾由于时间原因未能完成最后调试，搁浅了，只好沿用原电路。）

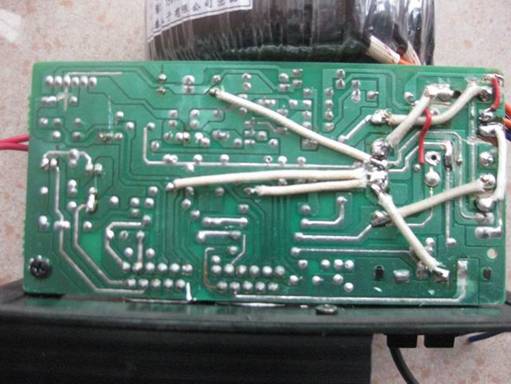

把线路板上的走线做些改进，以滤波电容接地脚为一点大小电流分别就近接地，把J804、J809跳线焊掉，用镀银导线直接把TDA7265功放接地端连到一点接地处。

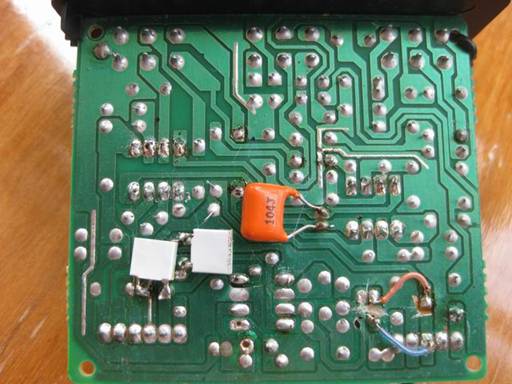

原线路板上前级分电源和信号两个接地点，容易引起自激产生噪音用小刀划断前级接地位置，用镀银导线从滤波电容接地脚连接至C819接地脚。
音调控制是一个让人爱恨交织的部分，音响界争议很多，因为影响音质，很多HI-FI的前级都取消了音调部分。但有些场合又离不了它。本人喜欢在工作之余泡杯淡茶边上网边听听音乐，但也不愿错过在电脑桌前欣赏高清大片的机会。特别是大屏幕液晶价格跳水且越来越普及的今天。大多数使用者手中只有一套音箱，熊掌鱼肉不能兼得。怎么办？花一点时间用两元钱，装一个直通开关（注；征得大赛组委会同意），让H-35G物尽其用、两全其美 HI-FI、AV都相宜，充分体现“多媒体”音箱的作用。

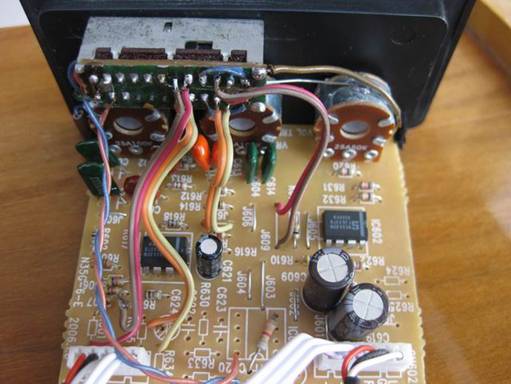

用8×2（4×2以上都可以）扳动开关控音调部分是否加入，往上扳是直通位置，此时音调部分不起作用。扳到下方时控音调部分加入，状态指示灯亮。（加装音调直通开关时，发现安装座上低音控制旋钮下方一个被堵上的小孔，正好利用扳动开关上多余的两组相并，控制发光二级管做状态指示）。
图中开关k1-1、k1-2和状态控制指示灯开关联动。指示灯由发光二极管和3k限流电阻组成，图中没有画出。

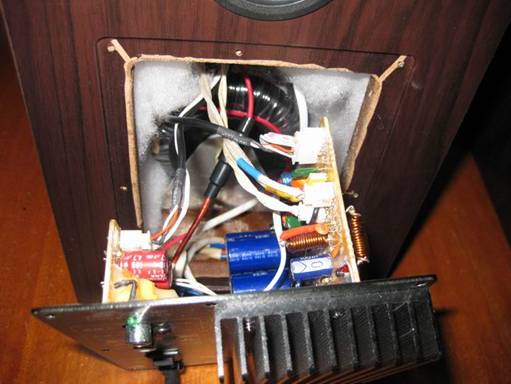

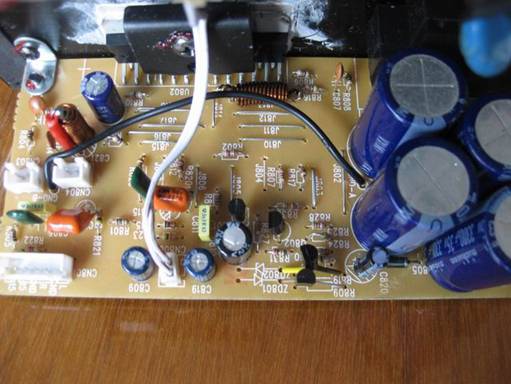

以下是功放板和音调扳打摩后的状况。
打摩完成后，别忘了给滤波电容等涂胶以防松动。
注:在介绍打摩过程中，图中所出现的零件更换顺和打摩过程不一致。这是为了系统的介绍，和实际打摩略有不同。
3)箱体部分

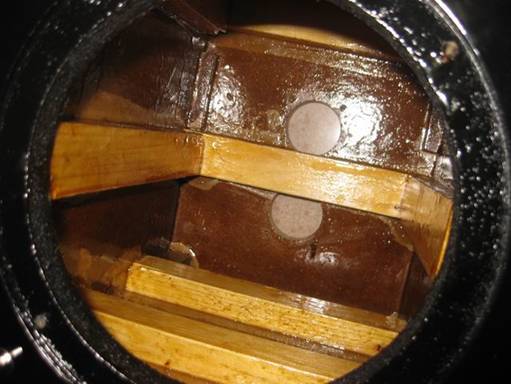

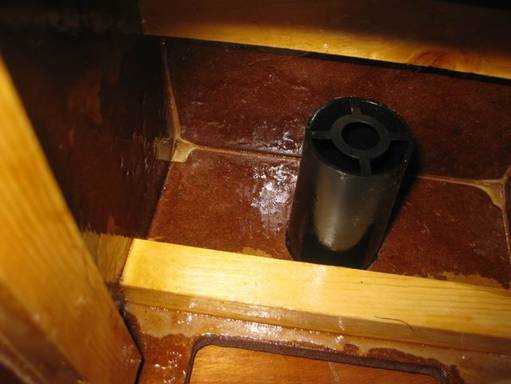

改进如下：用15ⅹ20的木方依次固定在箱体内六个面相对中央的位置，在箱体和木方涂上白乳胶，用重物压好，每每天只能粘一个面，木方下料不能短，两端都有受到力，胶要涂足。
粘好后，用电吹风吹箱体内部，加温时，一定要注意，不要对倒相管直吹，否则，容易使其变形，最好将其取下（本人再此就尝到了苦头）。加热后，用清漆在箱体内反复涂抹，直至箱体不吃漆为止。涂清漆是为了增加箱体的密度，增大强度，加热是为了更好的吃漆。然后，反复再涂2-3遍，越多越好，特别要注意箱体接合处多刷一些，每次都要用电吹风吹10-20分钟，这样的好处一是干得快，二是清漆实施老化，使其强度提高。延长加温时间对清漆加速老化有好处，可能有人认为，用清漆处理音箱对强度提升有限，但对于这种薄板箱体来说，能提高强度就显得尤为重要了。清漆在此应用除增加强度外，还有填充、粘接等作用。拆过变压器的人都知道清漆的粘接能力和填充效果。经过以上处理后再用手敲击箱体，声音明显下沉，有一种厚重感。
可能有人说这些方法太繁琐，不利于厂家生产，其实生产厂家只要在箱体内侧相对中央位置用木方加固，起到加强筋的作用。费时不多，操作容易，效果是相当的明显的。

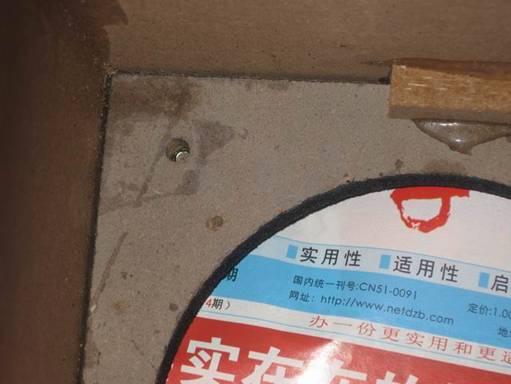

在副音箱内加装等容物体，做到左右同声（倒相式音箱容积的大小，对低音扬声器的谐振频率影响较大），本箱采取加木方的形式。
最后，给箱体内粘吸音材料（吸音材料暂用太空棉代替，等日后找到专业吸音材料后再更换。
用两毫米的橡胶根据扬声器的安装尺寸剪成大小各两只胶圈，放在喇叭和箱体的接合处做密封和减震用。

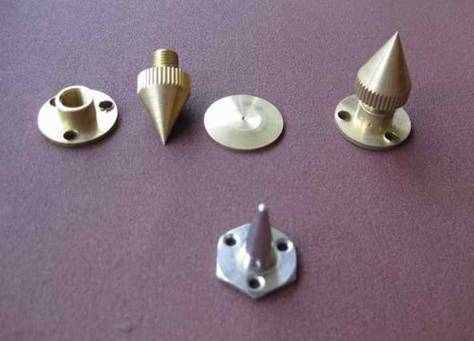

箱体改造完成后别忘了N-35G配付脚钉。脚钉是用黄铜料头托人用车床车制而成。可调式脚钉分底座、锥体和垫片组成，其中底座和锥体用螺纹连接。低座和垫片直径25MM,椎体直径16MM高30MM.如图简单可做成固定式，每只音箱用三只即可。﹙前两个后一个﹚。用钢和铁等材料制作时应做发兰、镀锌、镀铬等处理。市场上有成品脚钉出售，购买时注意尽量买小号的，否则装上去显得不协调。
4)线材
N-35G在线材方面的用料相对保守。除更换电源线外，把箱内扬声器等连线全部换成镀银线。
用高频电缆线﹙镀银﹚自制信号线。莲花插头用仿怪兽产品。

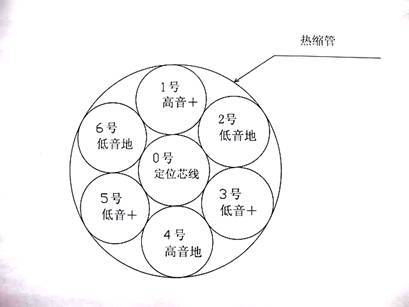

用镀银线为N-35G量身定制做了一根喇叭线，采用同心绕法制作。方法如下；将镀银线剪成2.2米6根。普通导线2.0米一根，中心用普通导线定位，6根镀银线围成一圈，在一端用棉线系好。然后用搓麻绳的方法，即6根镀银线按顺时针方向同时围着普通导线缠绕。绕完后再用棉线固定好。注意；每根线和相邻两根线的位置不应有变化。把6根镀银线分成两组，一组2根用于高音，剩下4根两两相并用于低音。具体顺序如下；1至6根镀银线围成一圈，1号线和6号线相邻。1号（高音+）4号（地）用于高音；3号5号并成一根（低音+），2号6号并成一根（低音地）。
最后用热缩管加温固定。这样，一条HI-FI喇叭线就制成了。这样的线材用在N-50G上也非常合适，就是用在HI-FI音箱上也不在话下。
自制信号线 自制喇叭线
关于线材这里说明一下；线材是九十年代初本人在成都电子市场上掏到的，当时城皇庙河两岸有一些专门拆旧设备过时器材等商铺，他们专门从事拆解把有色金属分类，一次偶然的机会，发现一批积压淘汰的军用器材，有一种镀银导线因外皮火烧不掉，收废品的不愿要，凭职业一看便知是航空设备上用的。当时以极低的相当于废铜的价格买下。回家后，用在功放和音箱内连线和当喇叭线用，此线铜杂质含量低纯度高效果很好。唯一的缺点是有点偏硬。当时只是看中它是镀银的，对音质有好处。一直到本世记初，看到一些关于音响线材的专业资料。才知此线的可贵之处。原来只知到烧不化的外皮是氟原子材料不仅是耐高温绝缘好，而且还能在音响线材中大放异采。原文指出；“导线以外的电介质绝缘层材料对音质也会有影响。目前最好的绝缘材料应是特富龙（TEFLON）其氟原子的负电性是所有元素中最大的，这使得整个TEFLON结构极其稳定，具有耐热100°C的高绝缘性能，比普通的聚録乙烯﹙PVC﹚胜出很多倍。不过，生产成本高昂是它最多的缺点。从理论上来说，用银来做导体、用TEFLON来做绝缘体的导线是最佳的。”本人无意之中掏到的线材和极品发烧线材是如此地吻合﹙除了外表和软硬程度不同﹚，庆兴自己提前数年就用到此线。怎奈所谓来的容易去的也快，多年装机、摩机用去大半，好在当时收获丰厚。信号线也在其中，不过数量就少多了。爱好者手中无此线，可用一种工业控制柜用的镀银导线代替。价格不贵效果也很好。
打摩到这里暂告一段落了，经试听打摩过的音箱其放音效果和以前相比，虽未有脱胎换骨的变化，但也有一定程度的改善。首先，高音相对于之前更加细腻清晰，穿透力增强，中音的明亮的有所提高，低音变化较大主观感觉几乎没有箱声，初听好像感觉低音变轻了，但你会感觉更结实、更有力、更自然，下潜也比以往深一些，特别是大动态时弹性十足，沉稳多了。试听中试用了蔡琴惠威天碟——《张三的歌》，迈克杰克逊专辑——《危险》超重低音劲爆disco舞曲等。经打摩后，由于用了高质量滤波电容及在电源和耦合等部分用了CBB电容和前级使用稳压等措施。改善了电源的瞬态供电能力提高了解析力，致使高音部分有些抢耳。当试听蔡琴惠威天碟——《张三的歌》和《超重低音劲爆disco舞曲》时，刚开始播放，本人心里一惊，居然有种金属膜高音放音的味道。鉴于高音增益的表现，通常可通过更换运放、更换调整高音通道耦合电容（纸基、油寖、独石）等方法，须反复实践来调整。因时间有限本人只做了降低响度处理。有人用减小高音功放增益的办法来解决，这个办法虽简单，但由于高、低音功放通道增益相差过大，人为的造成高低音功率放大倍数的不均衡，对追求HI-FI音质细节的人来说是不能接受的。其实，最好的办法是在高音功放前加一个电位器进行调解，但因在本箱有一个问题是影响输入阻抗造成分频点偏移需对元件做一定调整。另一种是HI-FI和专业音箱所使用的高音扬声器可变恒阻式衰减器装在面板上。以上两种最大的优点是高音部分音量比例可任意调整，适用于不同环境，可根据个人听音风格随意调整，由于大赛规则尽量不改变原机的设计理念，本人用在高音扬声器通道中加固定式衰减器来实施。经测量高、低音扬声器的直流电阻分别是4.1和6.2欧姆通过反复试验选择-3DB左右比较合适。按高音阻抗5姆通左右。如取衰减3分贝来算，在高音扬声器上的串联电阻R1和并联的电阻R2分别是1.5欧姆和12.2欧姆。考虑到高音扬声器阻抗低于低音扬声器的阻抗，最后电阻分别是R1取1.8欧姆R2取20欧姆。
用线饶电位器上的电阻取1.8欧姆丝绕在磁管上﹙可用2-3W大阻值电阻代替﹚。串接在高音扬声器和高音输出高容之间，用2w10欧姆水泥电阻串联后并接在高音扬声器两端。
衰减量可根据个人听音喜好进行调校。调整时一定要多听不同风格的音乐在确定R1和R2阻值的大小。下面给出N-35G高音扬声器在5姆欧恒阻衰减3-9分贝参数，供参考；
单位；欧姆
衰减量 R1 R2
3DB 1.5 12.2
6DB 2.5 5.0
9DB 3.2 2.8
把高音扬声器装回接好线，再试听高音比以前显得安静谢了。和往常一样，每装（摩）一台功放或音箱，都要放不同风格的音乐和歌曲细细品味。试听中播放试音天碟中波音747起降段落时，当747加大油门在跑道上滑行，发动机咆哮着发出震耳的轰鸣声准备起飞时，突然听到啪啪的声音，不好，扬声器打底了。赶紧将音量调低。原来由于一时兴起，忘了控制音量了，所幸低音单元没有损坏。以前我还真小看TDA7265这个功放块了。听了很久，放音效果虽然不能和HI=-FI发烧音箱比，但在多媒体领域已经足够PC-HI-FI了。
﹙5）成本
关于成本除环牛以外基本都是以前的闲置元件，因本地买不到，邮购时间太紧，去成都买又没空。按大赛规则，现参照汕头原音邮购部和成都的市场价作参考，镀银线参考工业控制用的线材价格。，将元件成本里列表如下；
品种 规格 数量 单价﹙元﹚ 合计﹙元﹚
环牛 100W 1 45 45
集成电路 NE5532 2 4.0 8
集成电路 78L05、79L05 2 1.0 2
整流桥锥 6A/400V 1 1.8 1.8
稳压二极管 8V1/2W 2 0.15 0.3
发光二极管 ∮3mm 1 0.2 0.2
NICHICON电容 3300UF/35V 4 3.0 12
NICHICON电容 220UF/35V 2 1.0 2.0
ELNA电容 4.7UF/100V 2 1.8 3.6
ELNA电容 22UF/25V 2 0.8 1.6
CBB电容 1UF/400V 2 1.0 2.0
CBB电容 0.22UF/63V 2 0..6 1.2
CBB电容 0.1UF/63V 10 0.3 3.0
CBB电容 3300P/63V 2 0.3 0.6
电阻 10欧姆1W 4 0.2 0.8
电阻 10欧姆2W 4 0.3 1.2
电阻 3k1/4W 1 0.04 0.04
莲花插头 仿怪兽产品 2 1.8 3.6
插头 ∮3.5mm 1 0.8 0.8
开关 4×8 1 1.2 1.2
电源线 6A/400V 1 2 2
信号线 单股屏蔽/m 3 1.8 5.4
机内连线 单股镀银/m 3 1.0 3.0
喇叭线 单股镀银/m 13.2 1.0 13.2
热缩管 m 3 0.6 1.8
白乳胶 250g /瓶 1 2.5 2.5
清漆 500g﹙散装） 1 4 4
细吸音棉 太空棉﹙散） 1 1
脚钉 最大处∮25mm 1﹙付） 16 16
总计；139.84元
方案点评：
打摩步奏：
a、将原机的0.75MM安规线换成更粗的电源线
b、采用小容量电容并联方式提高电流瞬态供电能力
c、对前级做稳压处理
d、对信号源地线的处理
e、对箱体进行密封
点评：
这是一份非常详尽、细致和深入的摩机方案。对于摩机而言，耐心和细致关系到摩机的成败。从这份摩机方案里，无论文字、配图还是摩改的对象，处处都透露着作者全面、耐心和细致，不放过任何一个死角，这是非常可贵之处。
此方案在技术性和合理性方面表现良好，作者通过对产品深入的剖析，基于电子和电声原理，对PCB的布线进行了一定的改进，使之更符合接地规则。在选择元器件上，此次大部分的摩友和作者一样，都充分考虑各方面的合理性，并没有一味地追求昂贵的高级零件，而是基于分析和试听选择了最合适的大S 5532，这一点是值得肯定的。作者还较好的考虑了密封和避震的问题，尤其是对箱体内部的密封处理和垫圈设计细致入微，发烧的感觉浓厚。但对箱体没有进行加固，是比较遗憾的地方。
此方案的图文表现较好，描述细致，表格运用恰当，是一款较为优秀的摩机方案。此方案较好地平衡了合理性和创新性，对于争议较大的音调部分并没有采取抛弃的态度，而是增加了直通设计，给使用者保留了选择的余地。此方案在易用性上也有创新，设计了特殊绕法的合并式电子分频音箱连接线材,值得广大摩机爱好者借鉴。
