2008年2月12日，NVIDIA正式发布了第一款9系列显卡——NVIDIA GeForce 9600GT，它的出现将直接替已经代伤痕累累的NVIDIA GeForce 8800GS。NVIDIA GeForce 9600GT它的价格在NVIDIA GeForce 8600GTS与NVIDIA GeForce 8800GT之间，也就直接瞄准了AMD的Radeon HD 3850（相关文章链

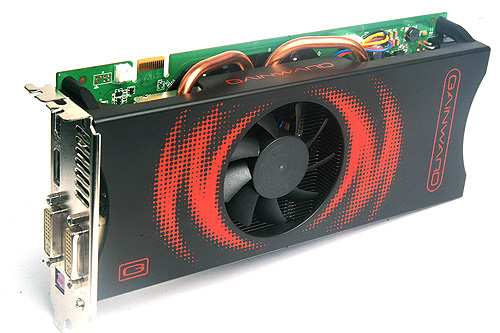

耕升红旗H版9600GT 显卡赏析
显卡实物赏析：

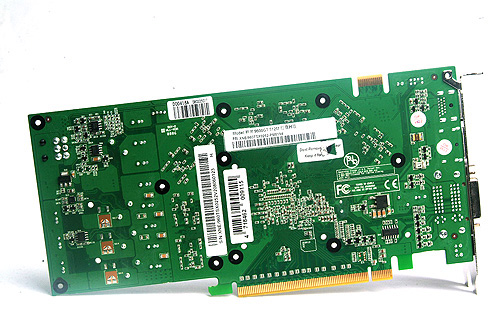

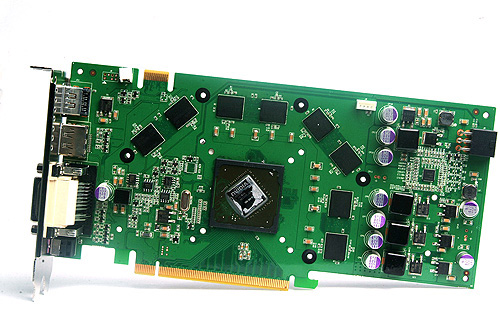

| ▲ 显卡采用8层PCB，与我们常见的耕升显卡不同之处在于耕升此次的PCB采用了并不常见的绿色，当然，这和产品的性能表现并没有任何关系。 | |
| ▲ 散热器的GPU接触部分为铜，使用了两条铜热管。 | |

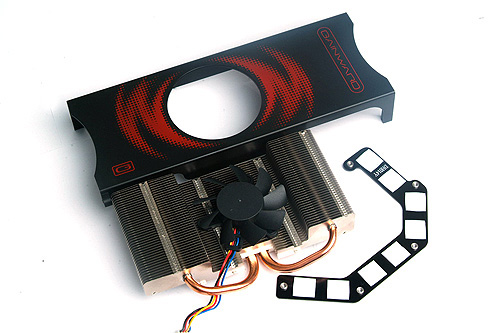

| ▲ 散热器全貌。风扇为4Pin接口 | |

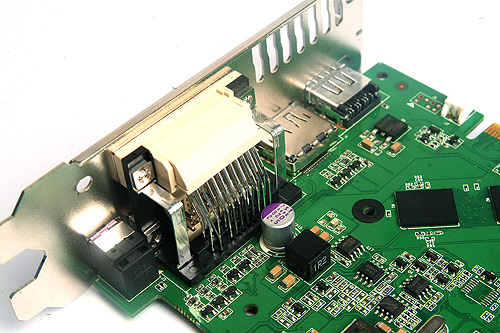

| ▲ 虽然接口丰富，但通过拆解后我们发现DVI和DisplayPort都没有做好屏蔽罩 | |

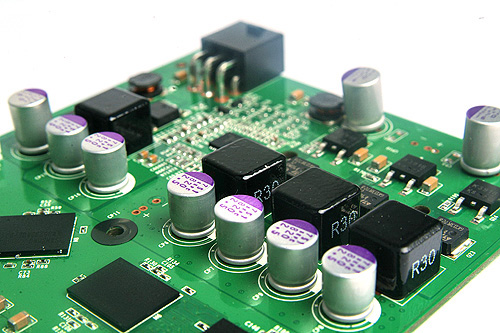

| ▲ 3+1供电，并采用了三洋的全固态电容 | |

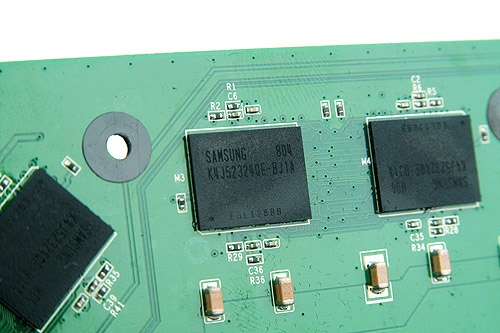

| ▲ 三星K4J52324QE-BJ1A显存颗粒，1.0ns GDDR3 512Mbit。 | |

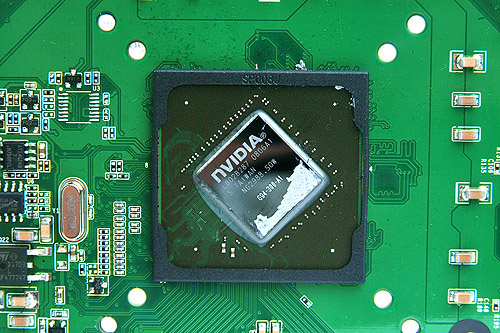

| ▲ 9600GT的G94图形核心采用台积电(TSMC) 65纳米制程，它的核心基板PCB大小是35*35mm，较G92图形核心的38*38mm更小，而且G94图形核心并不是居中对齐，而是约40度逆时针旋转，核心大小为16*15mm，小于G92图形核心的18*18mm，这主要是因为晶体管数目减少的原因，只有64个流处理器的G94核心晶体管数为5.05亿个，而G92核心的晶体管数为7.54亿个，从这一点已经证明G94是不同于G92的一个单独设计的核心。 | |
